Современные электронные устройства требуют высокой скорости переключения и минимальных потерь энергии. Именно поэтому быстродействующий диод Шоттки стал одним из ключевых компонентов в импульсных источниках питания, RF-модулях и DC-DC преобразователях.

Благодаря низкому прямому падению напряжения и высокой эффективности диод Шоттки с низким напряжением покоя особенно востребован в низковольтных схемах, где важен каждый милливатт энергии.

1. Почему низковольтные диоды Шоттки настолько эффективны?

Основное преимущество диодов Шоттки — низкое прямое падение напряжения. В большинстве моделей оно составляет всего 0.2–0.4В, тогда как у стандартных кремниевых диодов этот показатель достигает 0.7В.

Это особенно важно для:

• портативной электроники;
• аккумуляторных устройств;
• датчиков IoT;
• низковольтных DC-DC преобразователей;
• энергоэффективных систем питания.

Чем ниже потери на диоде, тем выше общий КПД схемы и меньше нагрев компонентов.

2. Диоды Шоттки для высокочастотных приложений

В RF-системах и импульсных блоках питания критически важна скорость переключения. Обычные выпрямительные диоды имеют время восстановления, которое ограничивает работу схемы на высоких частотах.

Именно поэтому диод Шоттки для высокочастотных приложений используется в:

• SMPS источниках питания;
• RF-модулях;
• сетевом оборудовании;
• телекоммуникационных системах;
• инверторах и преобразователях.

Минимальное время восстановления помогает снизить электромагнитные помехи и повысить стабильность работы устройства.

3. Популярные корпуса и модели

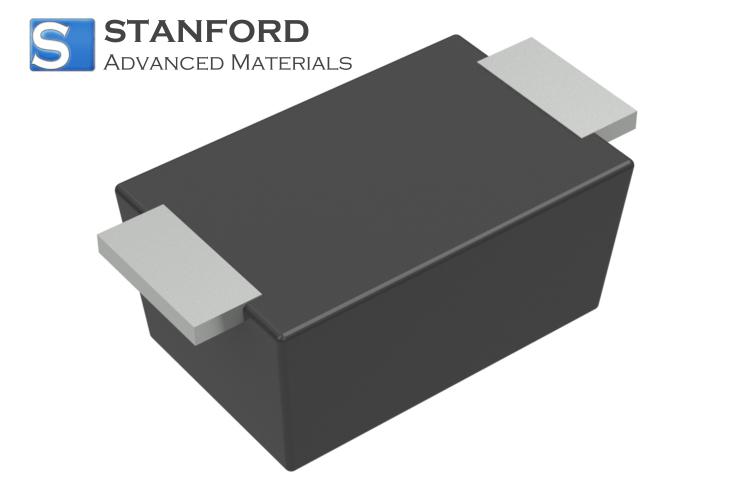

Для компактных устройств инженеры часто выбирают диод Шоттки в корпусе SOD-123. Такой формат отлично подходит для поверхностного монтажа и миниатюрных плат.

Наиболее популярные модели:

• BAT54 — компактный маломощный диод для RF и логических схем;
• SS14 — популярное решение для DC-DC преобразователей;
• 1N5819 — универсальный вариант для радиолюбителей;
• PMEG-серия — современные энергоэффективные решения.

4. Как выбрать диод Шоттки для вашей схемы?

Перед покупкой необходимо учитывать несколько параметров:

• максимальный прямой ток;
• обратное напряжение;
• рабочую частоту схемы;
• тип корпуса;
• температурный диапазон.

Для маломощных устройств чаще всего подходят SOD-123 и SOT-23, а для силовых преобразователей используются корпуса SMA, SMB и TO-220.

Заключение

Низковольтные и высокочастотные диоды Шоттки позволяют значительно повысить эффективность современных электронных устройств. Они уменьшают тепловые потери, обеспечивают стабильную работу на высоких частотах и идеально подходят для компактной электроники.
