В нашей предыдущей статье мы разобрали, что такое осциллограф и для чего он нужен. Теперь, когда вы понимаете его важность, перед вами встает следующий вопрос: как выбрать подходящую модель среди сотен вариантов на рынке? Это руководство поможет вам разобраться в ключевых технических характеристиках и выбрать идеальный цифровой осциллограф для ваших задач, будь то учеба, хобби или профессиональная работа.

Ключевые параметры, на которые стоит обратить внимание

Чтобы не запутаться в технических спецификациях, сосредоточьтесь на четырех основных параметрах. Именно они определяют возможности и цену прибора.

1. Полоса пропускания (Bandwidth)

Это, пожалуй, самый важный параметр. Полоса пропускания — это максимальная частота сигнала, которую осциллограф может отобразить с минимальными искажениями. Если вы измеряете сигнал частотой 100 МГц на осциллографе с полосой пропускания 50 МГц, вы получите искаженную и неточную картинку. Как правило, рекомендуется выбирать осциллограф с полосой пропускания, в 3-5 раз превышающей максимальную частоту сигнала, который вы планируете измерять. Например, для работы с сигналами до 50 МГц лучше подойдет осциллограф с полосой пропускания 200 МГц.

2. Частота дискретизации (Sample Rate)

Частота дискретизации — это то, как часто осциллограф «снимает показания» с измеряемого сигнала. Она измеряется в выборках в секунду (Гвыб/с или GSa/s). Чем выше частота дискретизации, тем более детальную и точную картинку сигнала вы получите. Для получения точной осциллограммы необходимо, чтобы частота дискретизации была как минимум в 2 раза выше, чем полоса пропускания. Например, для осциллографа с полосой пропускания 100 МГц рекомендуемая частота дискретизации должна быть не менее 200 Мвыб/с.

3. Глубина памяти (Memory Depth)

Глубина памяти — это объем памяти осциллографа, предназначенный для хранения выборок сигнала. Измеряется в килобайтах (Кб) или мегабайтах (Мб). Этот параметр особенно важен, если вам нужно захватить длинный сигнал с высокой частотой дискретизации. Большая глубина памяти позволяет сохранять детали сигнала на протяжении более длительного времени. Если вы работаете с редкими или медленными событиями, большая глубина памяти будет очень полезна.

4. Количество каналов (Number of Channels)

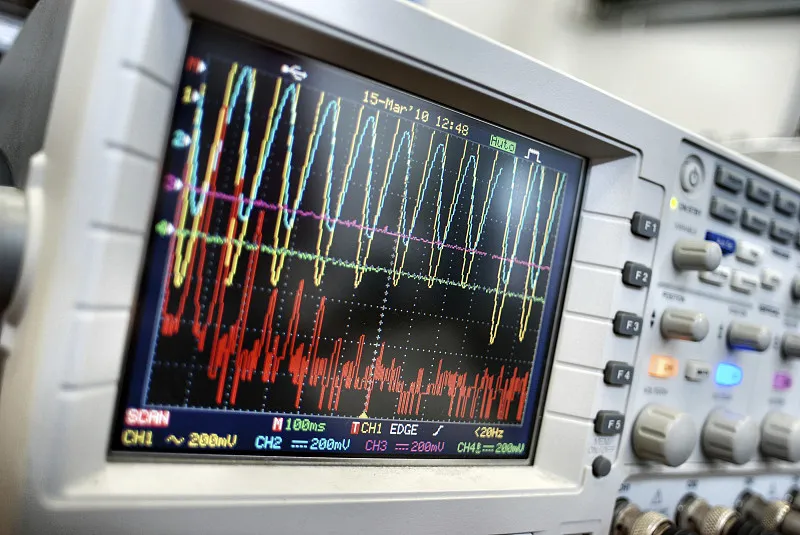

Большинство цифровых осциллографов имеют два или четыре канала. Количество каналов определяет, сколько разных сигналов вы можете измерять одновременно. Для простых задач, таких как измерение одного сигнала, достаточно двухканального осциллографа. Однако для отладки более сложных схем, например, проверки связи между несколькими компонентами, четыре канала будут гораздо удобнее.

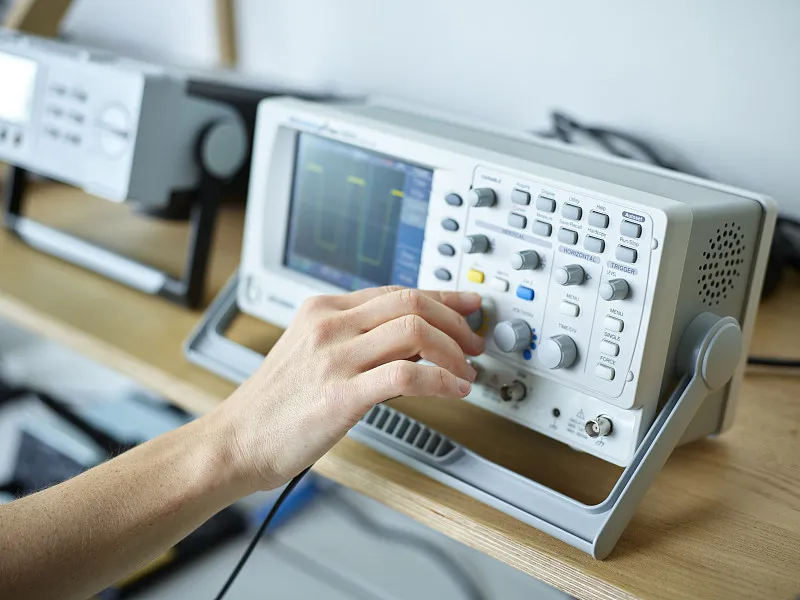

Как выбрать осциллограф под ваши задачи?

Теперь давайте переведем эти параметры в практические рекомендации:

• Для студентов и любителей: Для базовых задач, таких как работа с Arduino, Raspberry Pi или простыми аналоговыми схемами, достаточно осциллографа с полосой пропускания 50-100 МГц и частотой дискретизации 1 Гвыб/с. Этого хватит для большинства стандартных проектов.
• Для профессионалов: Если вы работаете с высокоскоростными цифровыми интерфейсами или сложными аналоговыми схемами, вам понадобится осциллограф с полосой пропускания от 200 МГц и выше. Обратите внимание на модели с большой глубиной памяти для анализа длинных последовательностей данных.

Бренды, которым можно доверять

Выбор правильного бренда — это гарантия качества и надежности. Вот несколько известных производителей:

• Tektronix и Keysight: Признанные лидеры рынка, известные своей надежностью, точностью и передовыми технологиями. Их приборы — это профессиональный стандарт.
• Rigol и Hantek: Эти бренды предлагают отличное соотношение цены и качества. Их осциллографы идеально подходят для тех, кто ищет мощный и доступный прибор для учебы или небольших проектов.

Заключение: сделайте правильный выбор

Выбор осциллографа — это инвестиция в вашу работу и развитие. Определите свои задачи, оцените необходимую полосу пропускания и частоту дискретизации, и только потом выбирайте конкретную модель. Если вы ищете надежный и удобный для начинающих вариант, рекомендуем обратить внимание на популярную модель Tektronix TBS1052C. Она сочетает в себе качество известного бренда и функционал, которого более чем достаточно для старта. Эта модель — отличная точка входа в мир профессиональной электроники.
