AD5553CRM - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AD5553CRM
Производитель

ADI
Чип воркер Часть №

CW25114778
Категория

Преобразователь DA
Упаковка

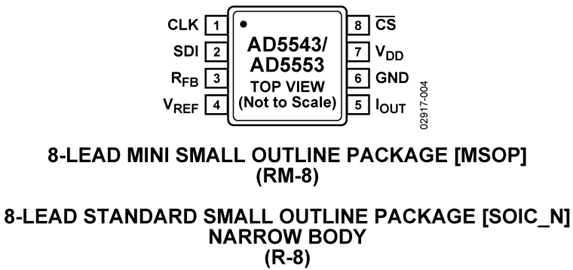

MSOP-8
Описание

DAC 1CH R-2R 14Bit 8Pin MSOP
даташит

Datasheet

AD5553CRM Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}
Chipworker	{{noList.partNo}} {{noList.mfr}}	{{stockAvailability}} {{ search_item }}	{{moq}}	-	6 - 8 {{delivery_date}}

AD5553CRM Преобразователь DA характеристики

Атрибут	Значение атрибута

Часть №	AD5553CRM
Производитель	ADI
Чип воркер Часть №	CW25114778
Категория	Преобразователь DA
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	MSOP-8
Количество Битов	14 Bit
Рассеяние Мощности	55.0 µW
Разрешение (биты)	14.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	0.055 mW
Количество ЦАПов	1 DAC
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
	Развернуть все
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	No

AD5553CRM Описание продукта

Product Details
The AD5543/AD5553 are precision 16-/14-bit, low power, current output, small form factor digital-to-analog converters (DACs). They are designed to operate from a single 5 V supply with a ±10 V multiplying reference.
The applied external reference, VREF, determines the full-scale output current. An internal feedback resistor (RFB) facilitates the R-2R and temperature tracking for voltage conversion when combined with an external op amp.
A serial-data interface offers high speed, 3-wire microcontroller-compatible inputs using serial data in (SDI), clock (CLK), and chip select (CS).
The AD5543/AD5553 are packaged in ultracompact (3 mm × 4.7 mm) MSOP-8 and SOIC-8 packages.
**Applications**
Automatic test equipment
Instrumentation
Digitally controlled calibration
Industrial control PLCs
### Features and Benefits
14-bit resolution AD5553
±1 LSB DNL
±1 LSB INL
Low noise: 12 nV/√Hz
Low power: IDD = 10 μA
0.5 μs settling time
4-quadrant multiplying reference input
2 mA full-scale current ± 20%, with VREF= 10 V
Built-in RFB facilitates voltage conversion
3-wire interface
Ultracompact MSOP-8 and SOIC-8 packages
