ADG1436YRUZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ADG1436YRUZ
Производитель

ADI
Чип воркер Часть №

CW167496
Категория

Чип аналогового переключателя
Упаковка

TSSOP-16
Описание

ANALOG DEVICES ADG1436YRUZ Analog Switch, Dual Channel, SPDT, 2Channels, 1.8Ω, ± 4.5V to ± 16.5V, TSSOP, 16Pins
даташит

Datasheet

ADG1436YRUZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ADG1436YRUZ Чип аналогового переключателя характеристики

Атрибут	Значение атрибута

Часть №	ADG1436YRUZ
Производитель	ADI
Чип воркер Часть №	CW167496
Категория	Чип аналогового переключателя
даташит	Datasheet
Стиль Монтажа	Surface Mount

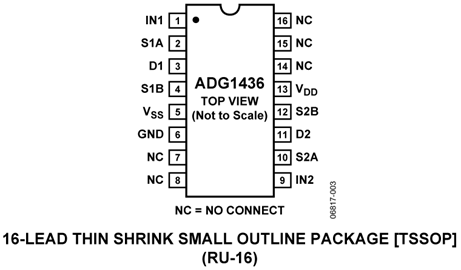

Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Количество Выходных Интерфейсов	4 Output
Ток Питания	170 µA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	16 Position
Рассеяние Мощности	30.0 µW
Ширина Ленты	110 MHz
Количество входов	2 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	110 MHz
Напряжение питания (Макс)	16.5 V
Напряжение питания (мин)	5 V
	Развернуть все
Длина	5 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

ADG1436YRUZ Описание продукта

The ADG1436YRUZ is a Monolithic iCMOS™ Dual SPDT Switch with rail-to-rail operation. An EN input is used to enable or disable the device. Each switch conducts equally well in both directions when on and has an input signal range that extends to the supplies. In the off condition, signal levels up to the supplies are blocked. Both switches exhibit break-before-make switching action for use in multiplexer applications. The iCMOS modular manufacturing process combines high voltage, CMOS and bipolar technologies. It enables the development of a wide range of high performance analogue ICs capable of 33V operation in a footprint that no other generation of high voltage parts has achieved. The ultralow on resistance and on resistance flatness makes it ideal solution for data acquisition and gain switching applications, where low distortion is critical. iCMOS construction ensures ultralow power dissipation, making the parts ideally suited for portable and battery-powered instruments.
0.3R On-resistance flatness
0.1R On-resistance match between channels
Continuous current per channel
Fully specified at +12, ±15 and ±5V
No VL supply required
3V Logic compatible inputs
Rail-to-rail operation
ESD sensitive device, take proper precaution while handling the device.
