AGQ210A4HZ - Panasonic

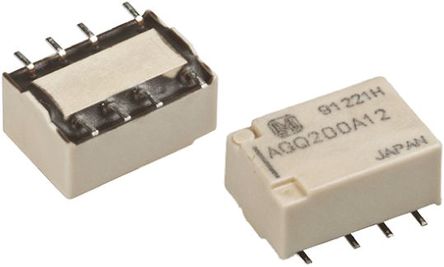

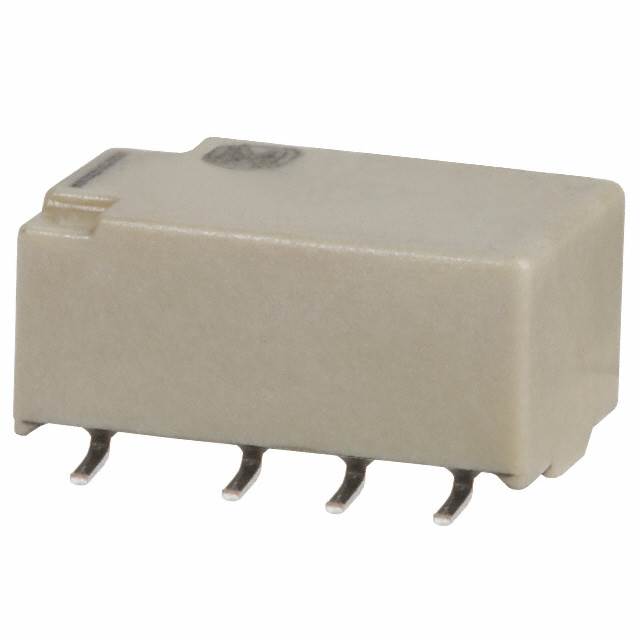

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AGQ210A4HZ
Производитель

Panasonic
Чип воркер Часть №

CW4669193
Категория

Промышленные/Универсальные Реле
Упаковка

-
Описание

AGQ Series High Sensitivity 1A DPDT 4.5VDC Latching 1 Coil SMT Signal Relay
даташит

Datasheet

AGQ210A4HZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AGQ210A4HZ Промышленные/Универсальные Реле характеристики

Атрибут	Значение атрибута

Часть №	AGQ210A4HZ
Производитель	Panasonic
Чип воркер Часть №	CW4669193
Категория	Промышленные/Универсальные Реле
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	-
Номинальное Напряжение (DC)	110 V
Номинальное Напряжение (AC)	125 V
Тип Контактов	DPDT
Потребляемая Мощность	100 mW
Номинальный Ток Контактов	2 A
Напряжение Катушки	4.5 VDC
Ток Катушки	22.2 mA
Сопротивление Катушки	202.5 Ω
Текущий рейтинг (Макс)	2 A
Напряжение катушки (DC)	4.5 V
Максимальная входная мощность	30W, 37.5VA
Максимальный Ток Переключения	2 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
	Развернуть все
Длина	10.6 mm
Ширина	8.4 mm
Высота	5.4 mm
Материал Контакта	Silver Palladium
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
HTS кодекс	8536490050
ECCN кодекс	EAR99

AGQ210A4HZ Описание продукта

FEATURES
1\. High capacity: 2 A
2\. Compact flat body saves space With a small footprint of 10.6 mm (L) × 7.2 mm (W) .417 inch (L) × .283 inch (W) for space savings, it also has a very short height of 5.2 mm .205 inch. (Standard PC board type.)
3\. High sensitivity single side stable type (Nominal operating power: 100mW) is available
4\. Outstanding surge resistance.
Surge breakdown voltage between
contacts and coil: 2,500 V 2×10 µs (Telcordia) Surge breakdown voltage between
open contacts: 1,500 V 10×160 µs (FCC part 68)
5\. The use of twin crossbar contacts ensures high contact reliability. AgPd contact is used because of its good sulfide resistance. Adopting low gas molding material. Coil assembly molding technology which avoids generating volatile gas from coil.
6\. Increased packaging density Due to highly efficient magnetic circuit design, leakage flux is reduced and changes in electrical characteristics from components being mounted close-together are minimized. This all means a packaging density higher than ever before.
7\. Nominal operating power: 140 mW
8\. Outstanding vibration and shock resistance.
Functional shock resistance: 750 m/s2
Destructive shock resistance: 1,000 m/s2
Functional vibration resistance: 10 to 55 Hz (at double amplitude of 3.3 mm .130 inch)
Destructive vibration resistance: 10 to 55 Hz (at double amplitude of 5 mm .197 inch)
9\. Sealed construction allows automatic washing.
TYPICAL APPLICATIONS
1\. Telephone switchboard
2\. Telecommunications equipment
3\. Security
4\. Measurement equipment
5\. Consumer electronic and audio visual equipment
