FMS6141CSX - ON Semiconductor

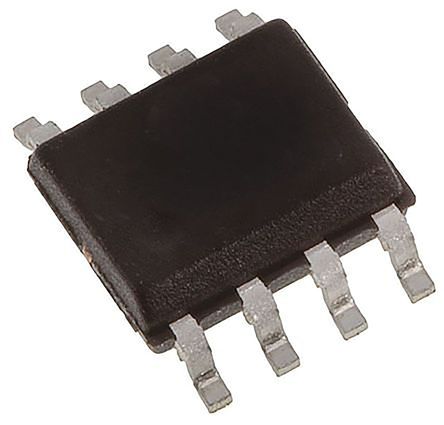

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

FMS6141CSX
Производитель

ON Semiconductor
Чип воркер Часть №

CW44111083
Упаковка

SOIC-8
Описание

Active Filter Single Low Pass 4th Order 8MHz 8Pin SOIC T/R
даташит

Datasheet

FMS6141CSX Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

FMS6141CSX характеристики

Атрибут	Значение атрибута

Часть №	FMS6141CSX
Производитель	ON Semiconductor
Чип воркер Часть №	CW44111083
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	27 MHz
Количество Цепей	1 Circuit
Количество Стежков	8 Position
Ширина Ленты	7.7 MHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free

FMS6141CSX Описание продукта

The FMS6141 Video Filter is intended to replace passive LC filters and drivers with an integrated device. The 4th-order filter provides improved image quality compared to typical 2nd or 3rd-order passive solutions. The FMS6141 may be directly driven by a DC-coupled DAC output or an AC-coupled signal. Internal diode clamps and bias circuitry may be used if an AC-coupled input is required (see Application Information for details). The FMS6141’s output can drive an AC- or DC-coupled single (150 Ω) or dual (75 Ω) load. DC-coupling the output removes the need for output coupling capacitors. The input DC level is offset approximately +280 mV at the output (see Application Information for details).
Features
---
|
Single 4th-Order 8 MHz (SD) Filter
Drives Single, AC- or DC-coupled, Video Loads (2 Vpp, 150 Ω)
Drives Dual, AC- or DC-coupled, Video Loads (2 Vpp, 75 Ω)
Transparent Input Clamping
AC- or DC-Coupled Input
AC- or DC-Coupled Output
DC-Coupled Output Eliminates AC-Coupling Capacitors
Single Supply
Robust 10 kV ESD Protection
