HCNW4503 ,Оптопара/ оптоизолятор - AVAGO Technologies

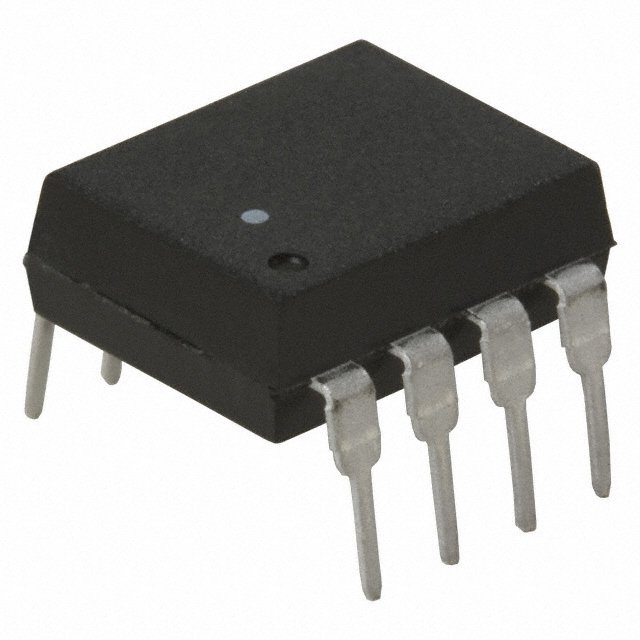

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.
Популярность
54 баллов
-
Часть №HCNW4503
-
ПроизводительAVAGO Technologies
-
Чип воркер Часть №CW215850870
-
КатегорияОптопара/ оптоизолятор
-
УпаковкаCDIP-8
-
Описание1-канальный логический выходной оптрон, 1 Мбит/с, 0,4 дюйма, поверхностный монтаж, широкий корпус DIP-8
-
даташитDatasheet
-
Отгрузка изМосква
-
Наличиев наличии
-
Ориентировочная цена$ 1.66USD RUB
Способ оплаты и доставка
{{ estimate }}
HCNW4503 Купить
Количество товара ограничено и быстро меняется. Наша команда онлайн-продаж доступна 24/7 и готова оперативно откликнуться на ваши запросы и заказы.
Актуальная проверка наличия
Лучшие цены от официальных дистрибьюторов
Техническая поддержка инженеров
HCNW4503 Глобальный поставщик
| {{ supplierTable.supplier }} | {{ supplierTable.part }} | {{ supplierTable.availability }} | MOQ | {{ supplierTable.delivery_date }} | {{ supplierTable.buy }} | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
{{ skuList.vendorName }}
|
{{ noList.partNo }}
{{ strFormat(skuList.part_no) }}
{{ skuList.part_no }}
{{ skuList.mfrEn }}
|
{{ numFormat(skuList.stockQty) }}
{{ search_item }}
|
{{ skuList.moq }} - |
{{ceilNumber(skuList.minDeliveryDay,skuList.maxDeliveryDay)}} {{delivery_date}}
6 {{delivery_date}}
|
{{ formatQuantity(priceList.quantity) }}
{{currencySymbol}}{{ ToEffectiveNum(toDisplay(priceList.price, activeCurrency)) }}
{{viewMore}}
|
|
{{ skuList.vendorName }}
|
{{ skuList.part_no }}
{{ skuList.mfrEn }}
{{ noList.partNo }}
{{ noList.mfr }}
|
{{ numFormat(skuList.stockQty) }}
{{ search_item }}xx
{{ low_stock_text }}
|
1 |
{{weeks_text}}
|
{{ formatQuantity(priceList.quantity) }}
{{currencySymbol}}{{ ToEffectiveNum(toDisplay(priceList.price, activeCurrency)) }}
{{viewMore}}
|
{{price_on_request_text}} | {{currencySymbol}}{{UpToFourDecimals(toDisplay(priceCalc, activeCurrency),skuList.rate)}} |
|
|
{{viewMore}}
|
|||||||||||||||
|
{{viewMore}}
|
|||||||||||||||
|
DigiKey
|
{{noList.partNo}}
{{noList.mfr}}
|
{{ low_stock_text }}
|
1 | {{weeks_text}} | {{price_on_request_text}} | {{currencySymbol}}{{UpToFourDecimals(toDisplay(priceCalc, activeCurrency),1)}} |
|
||||||||
|
Arrow
|
{{noList.partNo}}
{{noList.mfr}}
|
{{ low_stock_text }}
|
1 | {{weeks_text}} | {{price_on_request_text}} | {{currencySymbol}}{{UpToFourDecimals(toDisplay(priceCalc, activeCurrency),0.96)}} |
|
||||||||
|
Mouser
|
{{noList.partNo}}
{{noList.mfr}}
|
{{ low_stock_text }}
|
1 | {{weeks_text}} | {{price_on_request_text}} | {{currencySymbol}}{{UpToFourDecimals(toDisplay(priceCalc, activeCurrency),0.92)}} |
|
||||||||
|
{{submitRFQ}}
|
|||||||||||||||
|
Chipworker
|
{{noList.partNo}}
{{noList.mfr}}
|
{{stockAvailability}}
{{ search_item }}
|
{{moq}} | 1 | 6 - 8 {{delivery_date}} | {{price_on_request_text}} | {{currencySymbol}}{{UpToFourDecimals(toDisplay(priceCalc, activeCurrency),1)}} |
|
|||||||
{{ apiText }}{{ apiTime }}(UTC+8)
Обновить данные
Способы оплаты
СБП
Банковский перевод
МИР
Чип воркер Квалификация
Более 11 лет опыта в закупках
1000+ клиентов в России
Сертифицированный поставщик (ISO)
Поддержка малого MOQ
*Фотографии нашего реального склада площадью 800 м²
HCNW4503 Оптопара/ оптоизолятор характеристики
Инженер-консультант >>| Атрибут | Значение атрибута | |
|---|---|---|
| Часть № | HCNW4503 | |
| Производитель | AVAGO Technologies | |
| Чип воркер Часть № | CW215850870 | |
| Категория | Оптопара/ оптоизолятор | |
| даташит | Datasheet | |
| Стиль Монтажа | Through Hole | |
| Количество Выводов | 8 Pin | |
| Корпус/Пакет | CDIP-8 | |
| Входное Напряжение (DC) | 1.50 V | |
| Выходное Напряжение | ≤20.0 V | |
| Выходной Ток | 8 mA | |
| Количество Цепей | 1 Circuit | |
| Количество Каналов | 1 Channel | |
| Напряжение в Прямом Направлении | 1.85 V | |
| Рассеяние Мощности | 0.1 W | |
| Напряжение Изоляции | 3750 V | |
| Прямой ток | 25 mA | |
| Обратное напряжение пробоя | 3 V | |
| Рабочая температура (Макс) | 70 ℃ | |
| Рабочая температура (мин) | 0 ℃ | |
| Развернуть все | ||
| Длина | 11.15 mm | |
| Ширина | 9 mm | |
| Высота | 5.1 mm | |
| Жизненный Цикл Продукта | Active | |
| Упаковка | Tube | |
| RoHS Комплаенс | Non-Compliant | |
| Бессвинцовая Статус | Contains Lead |
Просмотр аналоги замена
Аналоги товара
HCNW4503 Описание продукта
- Описание
- Данные диодно-транзисторные оптроны используют изолирующий слой между светодиодом и встроенным фотодетектором для обеспечения электрической изоляции между входом и выходом. Раздельные выводы для смещения фотодиода и коллектора выходного транзистора повышают скорость до ста раз по сравнению с обычным фототранзисторным оптроном за счет уменьшения емкости база-коллектор.
- Особенности
- • Минимальная помехоустойчивость по синфазному сигналу 15 кВ/мкс при VCM = 1500 В
- • Высокая скорость: 1 Мбит/с
- • Совместимость с ТТЛ
- • Доступен в 8-выводных корпусах DIP, SO-8, широком корпусе
- • Выход с открытым коллектором
- • Гарантированная производительность при температуре от 0°C до 70°C
- • Сертификация безопасности
- • Сертификация UL – 3750 В среднекв. в течение 1 минуты (5000 В среднекв. в течение 1 минуты для устройств HCNW и Option 020) по UL1577 • Сертификация CSA
- • Сертификация IEC/EN/DIN EN 60747-5-5
- – VIORM = 630 В (пик.) для HCPL-4503#060
- – VIORM = 1414 В (пик.) для устройств HCNW
- • Доступна двухканальная версия (4534/0534)
- • Доступна герметичная версия по MIL-PRF-38534 (55XX/65XX/4N55)
- Применение
- • Изоляция высокого напряжения
- • Изоляция видеосигнала
- • Изоляция силовых транзисторов в приводах двигателей
- • Линейные приемники
- • Элемент обратной связи в импульсных источниках питания
- • Развязка по земле для высокоскоростной логики
- – ТТЛ/ТТЛ, ТТЛ/КМОП, ТТЛ/ТТЛШ
- • Замена импульсных трансформаторов
- • Замена медленных фототранзисторных изоляторов
- • Развязка по земле аналоговых сигналов
