HIN202CBNZ - Intersil

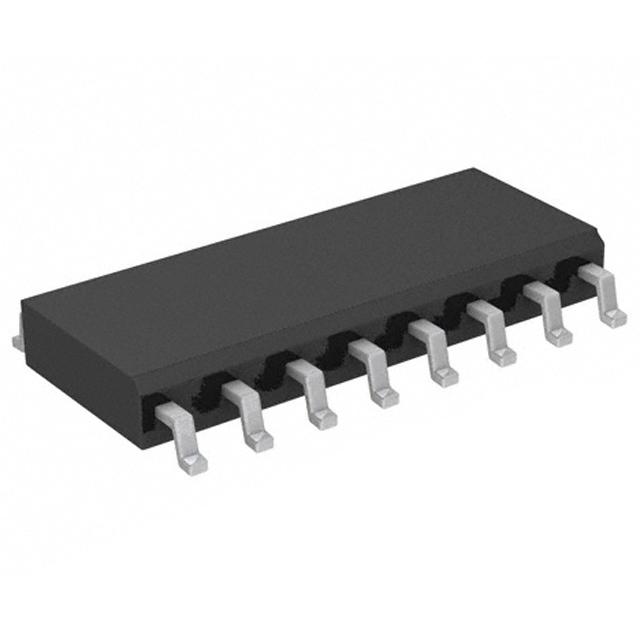

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

HIN202CBNZ
Производитель

Intersil
Чип воркер Часть №

CW8298608
Категория

Чип интерфейса
Упаковка

SOIC-16
Описание

HIN202 Series 120kbps 5V Dual RS-232 Transmitter and Receiver - SOIC-16
даташит

Datasheet

HIN202CBNZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

HIN202CBNZ Чип интерфейса характеристики

Атрибут	Значение атрибута

Часть №	HIN202CBNZ
Производитель	Intersil
Чип воркер Часть №	CW8298608
Категория	Чип интерфейса
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	5.00 V, 5.50 V (max)
Ток Питания	15 mA
Количество Стежков	16 Position
Скорость Передачи Данных	120 kbps
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
	Развернуть все
Длина	10 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

HIN202CBNZ Описание продукта

The HIN202CBNZ is a +5V Powered RS-232 Transmitter/Receiver with 0.1µF external capacitors. The HIN202 family of RS-232 transmitters/receivers interface circuits meet all EIA RS-232E and V.28 specifications and are particularly suited for those applications where ±12V is not available. They require a single +5V power supply and feature onboard charge pump voltage converters which generate +10 and -10V supplies from the 5V supply. The family of devices offers a wide variety of RS-232 transmitter/receiver combinations to accommodate various.
Meets All RS-232E and V.28 specifications
Requires only 0.1µF or greater external capacitors
120kBps High data rate
Requires only single +5V power supply
Onboard voltage doubler/inverter
5mA Low power consumption (typical)
1µA Low power shutdown function (typical)
Three-state TTL/CMOS receiver outputs
Multiple drivers
±10V Output swing for +5V input
300R Power-off source impedance
Output current limiting
TTL/CMOS compatible
30V/µs Maximum slew rate
Multiple receivers
±30V Input voltage range
3 to 7kR Input impedance
0.5V Hysteresis to improve noise rejection
ESD sensitive device, take proper precaution while handling the device.
