L99H01QF - ST Microelectronics

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

L99H01QF
Производитель

ST Microelectronics
Чип воркер Часть №

CW140585933
Категория

Драйвер электродвигателя
Упаковка

LQFP-32
Описание

Motor Driver 32Pin LQFP Tube
даташит

Datasheet

L99H01QF Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

L99H01QF Драйвер электродвигателя характеристики

Атрибут	Значение атрибута

Часть №	L99H01QF
Производитель	ST Microelectronics
Чип воркер Часть №	CW140585933
Категория	Драйвер электродвигателя
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	LQFP-32
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	6V ~ 28V
	Развернуть все
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

L99H01QF Описание продукта

Description

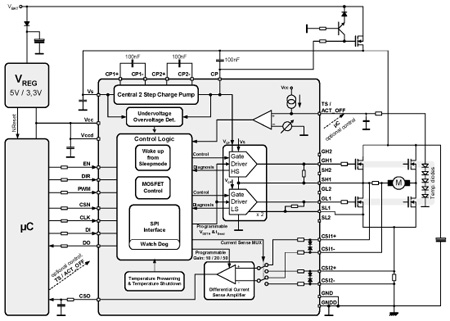

The L99H01 is designed to control 4 external N-channel MOS transistors in bridge configuration for DC-motor driving in automotive applications. A free configurable current sense amplifier is integrated.
Features
• Operating supply voltage 6 V to 28 V
• Central 2 stage charge pump
• 100% duty cycle
• Full RDSon down to 6 V (normal level MOSFETs)
• Control of reverse battery protection MOSFET
• Charge pump current limited
• PWM operation up to 30 kHz
• SPI interface
• Current sense amplifier / free configurable
• Zero adjust for end of line trimming
• Power management: programmable free wheeling
• Sensing circuitry of external MOSFETs with embedded thermal sensors
Applications
• Wiper
• Power door
• Seat belt tensioner
• Seat positioning
• Valve tronic
• Park break
• 2H motors
