LM317EMP/NOPB ,Чип стабилизации напряжения - TI

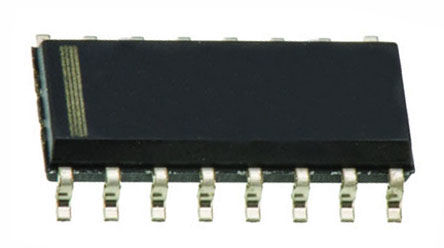

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Популярность

192 баллов

Часть №

LM317EMP/NOPB
Производитель

TI
Чип воркер Часть №

CW1996534
Категория

Чип стабилизации напряжения
Упаковка

TO-261-4
Описание

Линейный стабилизатор напряжения, регулируемый, вход 4.2 В до 40 В, выход 1.2 В до 37 В / 1 А, SOT-223-4
даташит

Datasheet
Отгрузка из

Москва
Наличие

13723 шт. в наличии
Ориентировочная цена

$ 0.59

USD RUB

LM317EMP/NOPB Купить

Количество товара ограничено и быстро меняется. Наша команда онлайн-продаж доступна 24/7 и готова оперативно откликнуться на ваши запросы и заказы.

Актуальная проверка наличия

Лучшие цены от официальных дистрибьюторов

Техническая поддержка инженеров

LM317EMP/NOPB Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	{{ low_stock_text }}	1	{{weeks_text}}
Arrow	{{noList.partNo}} {{noList.mfr}}	{{ low_stock_text }}	1	{{weeks_text}}
Mouser	{{noList.partNo}} {{noList.mfr}}	{{ low_stock_text }}	1	{{weeks_text}}
					{{submitRFQ}}
Chipworker	{{noList.partNo}} {{noList.mfr}}	{{stockAvailability}} {{ search_item }}	{{moq}}	1	6 - 8 {{delivery_date}}

Обновить данные

Способы оплаты

СБП

Банковский перевод

МИР

Чип воркер Квалификация

Квалификация ChipWorker — ISO 9001, 45001, 14001, сертификат MA. 11+ лет опыта, более 1000 клиентов в России, поддержка малого MOQ

Более 11 лет опыта в закупках

1000+ клиентов в России

Сертифицированный поставщик (ISO)

Поддержка малого MOQ

*Фотографии нашего реального склада площадью 800 м²

LM317EMP/NOPB Чип стабилизации напряжения характеристики

Инженер-консультант >>

Атрибут	Значение атрибута

Часть №	LM317EMP/NOPB
Производитель	TI
Чип воркер Часть №	CW1996534
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	TO-261-4
Напряжение Питания (DC)	40.0V (max)
Номинальный Ток	1 A
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	40.0V (max)
Выходное Напряжение	1.2V ~ 37V
Выходной Ток	1 A
Количество Стежков	4 Position
Ток Покоя	3.5 mA
Тип Выходной Ёмкости	Tantalum
Напряжение Отпадания	2.25 V
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	40 V
Входное напряжение (мин)	4.2 V
Выходное напряжение (Макс)	37 V
Выходное напряжение (мин)	1.2 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
Входное напряжение	4.2V ~ 37V
	Развернуть все
Длина	6.5 mm
Ширина	3.56 mm
Высота	1.6 mm
Вес	0.0030082247968 kg
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

Просмотр аналоги замена

Аналоги товара

LM317EMP/NOPB Описание продукта

LM317EMP/NOPB представляет собой трехвыводной регулируемый положительный стабилизатор напряжения в корпусе SOT-223 с 4 выводами. Данный стабилизатор исключительно прост в использовании и требует лишь двух внешних резисторов для установки выходного напряжения. Регулирование по линии и нагрузке у LM317 лучше, чем у стандартных фиксированных стабилизаторов. В дополнение к более высоким характеристикам по сравнению с фиксированными стабилизаторами, стабилизатор LM117 обеспечивает полную защиту от перегрузки, доступную только в интегральных схемах. Этот стабилизатор включает ограничение тока, тепловую защиту от перегрузки и защиту рабочей области. Все схемы защиты от перегрузки остаются полностью функциональными даже при отключении вывода регулировки. Конденсаторы не требуются, если устройство не расположено на расстоянии более 6 дюймов от входных фильтрующих конденсаторов, в этом случае необходим входной шунтирующий конденсатор. Опционально может быть добавлен выходной конденсатор для улучшения переходной характеристики. Вывод регулировки может быть зашунтирован для достижения очень высоких коэффициентов подавления пульсаций, которые трудно получить с помощью стандартных трехвыводных стабилизаторов.
Регулируемое выходное напряжение от 1,2 В до 37 В
Выходной ток 1,5 А
Диапазон входного напряжения от 4,2 В до 40 В
Падение напряжения составляет типично 2,25 В
Постоянное ограничение тока с температурной компенсацией
Коэффициент подавления пульсаций составляет 80 дБ
Выход защищен от короткого замыкания
Диапазон рабочих температур от 0°C до 125°C
Данное устройство имеет ограниченную встроенную защиту от электростатического разряда. Выводы должны быть закорочены между собой, или устройство должно храниться в проводящей пене во время хранения или обращения, чтобы предотвратить электростатическое повреждение МОП-затворов.
