NCP1060BD060R2G ,Преобразователь AC-DC - ON Semiconductor

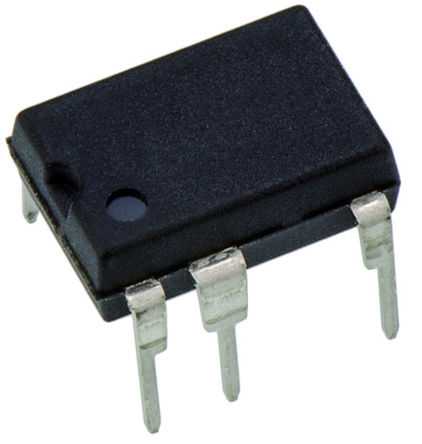

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Популярность

63 баллов

Часть №

NCP1060BD060R2G
Производитель

ON Semiconductor
Чип воркер Часть №

CW48773486
Категория

Преобразователь AC-DC
Упаковка

SOP-10
Описание

AC-DC переключающий преобразователь, офлайн-переключатель, 60 кГц, лента и катушка, 10 выводов, корпус SOIC N
даташит

Datasheet
Отгрузка из

Москва
Наличие

в наличии
Ориентировочная цена

$ 0.56

USD RUB

NCP1060BD060R2G Купить

Количество товара ограничено и быстро меняется. Наша команда онлайн-продаж доступна 24/7 и готова оперативно откликнуться на ваши запросы и заказы.

Актуальная проверка наличия

Лучшие цены от официальных дистрибьюторов

Техническая поддержка инженеров

NCP1060BD060R2G Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	{{ low_stock_text }}	1	{{weeks_text}}
Arrow	{{noList.partNo}} {{noList.mfr}}	{{ low_stock_text }}	1	{{weeks_text}}
Mouser	{{noList.partNo}} {{noList.mfr}}	{{ low_stock_text }}	1	{{weeks_text}}
					{{submitRFQ}}
Chipworker	{{noList.partNo}} {{noList.mfr}}	{{stockAvailability}} {{ search_item }}	{{moq}}	1	6 - 8 {{delivery_date}}

Обновить данные

Способы оплаты

СБП

Банковский перевод

МИР

Чип воркер Квалификация

Квалификация ChipWorker — ISO 9001, 45001, 14001, сертификат MA. 11+ лет опыта, более 1000 клиентов в России, поддержка малого MOQ

Более 11 лет опыта в закупках

1000+ клиентов в России

Сертифицированный поставщик (ISO)

Поддержка малого MOQ

*Фотографии нашего реального склада площадью 800 м²

NCP1060BD060R2G Преобразователь AC-DC характеристики

Инженер-консультант >>

Атрибут	Значение атрибута

Часть №	NCP1060BD060R2G
Производитель	ON Semiconductor
Чип воркер Часть №	CW48773486
Категория	Преобразователь AC-DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	SOP-10
Номинальная Мощность	8.3 W
Пробивное Напряжение	700 V
Частота Переключения	60 kHz
Рабочий цикл	66 %
Рабочая температура (Макс)	150 ℃
Напряжение питания (Макс)	9.5 V
Напряжение питания (мин)	8.4 V
	Развернуть все
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free

Просмотр аналоги замена

Аналоги товара

NCP1060BD060R2G Описание продукта

The NCP1060 integrate a fixed frequency current mode controller with a 700 V MOSFET. Available in a PDIP−7 and SOIC-10 package, the NCP1060 offer a high level of integration, including soft−start, frequency−jittering, short−circuit protection, skip−cycle, adjustable peak current set point, ramp compensation, and a Dynamic Self−Supply (eliminating the need for an auxiliary winding).Unlike other monolithic solutions, the NCP1060 is quiet by nature: during nominal load operation, the part switches at one of the available frequencies (60 or 100 kHz). When the output power demand diminishes, the IC automatically enters frequency foldback mode and provides excellent efficiency at light loads. When the power demand reduces further, it enters into a skip mode to reduce the standby consumption down to a no load condition.Protection features include: a timer to detect an overload or a short−circuit event, Overvoltage Protection with auto−recovery and AC input line voltage detection (A version).The ON proprietary integrated Over Power Protection (OPP) lets you harness the maximum delivered power without affecting your standby performance simply via external resistors.The NCP1060/NCP1063 family can be seamlessly used both in non-isolated and in isolated topologies.
Features | | Benefits
---|---|---
| | | | |
Built−in 700 V MOSFET with RDS(on) of 34 Ω
| |
Up to 8W output SMPS design capability
Large Creepage Distance Between High−voltage Pins
| |
Safer and more robust design even with SMD packages
Adjustable Peak Current up to 250 mA
| |
Increased design scalibility
Direct Feedback connection for non-isolated converter
| |
Simpler and lower cost Buck or Buck-Boost designs
Internal and Adjustable Over Power Protection (OPP) Circuit
| |
Non dissipative proprietary technique to self protect the load
Auto-Recovery Output Short Circuit Protection with Timer-Based Detection
| |
Provides more robust protection without worrying about the coupling of the aux winding
Frequency Jittering (including during frequency foldback mode)
| |
Better EMI Signature Over the Entire Operating Range
Current−Mode Fixed Frequency Operation – 60 or 100 kHz (130 kHz on demand)
| |
Ability to scale for efficiency or size
Frequency Foldback Operation
| |
Improved efficiency at light load / Improved EMI over the entire load conditions
With (A version) or without (B version) AC Input Voltage Line Detection
| |
Enhanced Protection Against Faults when AC line is too low or for power supply with Vin down to 21 Vdc
