NCP584HSN12T1G - ON Semiconductor

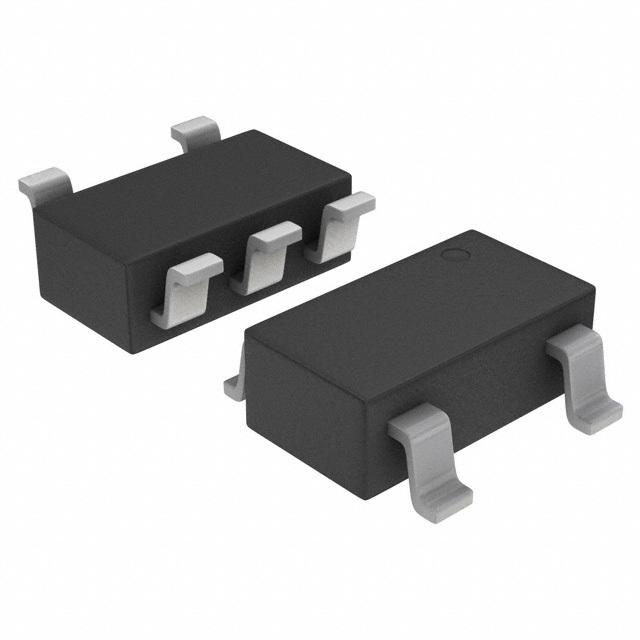

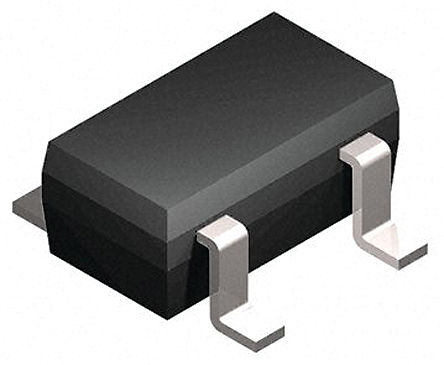

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

NCP584HSN12T1G
Производитель

ON Semiconductor
Чип воркер Часть №

CW23172800
Категория

Чип стабилизации напряжения
RoHS

Lead free / RoHS Compliant
Описание

NCP584HSN12T1G, LDO Voltage Regulator, 250mA, 1.2V +/-3%, 1.4 to 6Vin, 5Pin SOT-23
даташит

Datasheet

NCP584HSN12T1G Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

NCP584HSN12T1G Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	NCP584HSN12T1G
Производитель	ON Semiconductor
Чип воркер Часть №	CW23172800
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Номинальная Мощность	254 mW
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	6.00V (max)
Выходное Напряжение	1.2 V
Выходной Ток	200 mA
Ток Питания	70 µA
Количество Стежков	5 Position
Полярность	P-Channel
Рассеяние Мощности	250 mW
Ток Покоя	70 µA
Напряжение Отпадания	300 mV
Максимальное входное напряжение	6 V
Входное напряжение (мин)	1.4 V
Выходное напряжение (мин)	1.2 V
Выходной ток (Макс)	250 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	250 mW
точность	±3 %
Напряжение питания	1.4V ~ 6V
Входное напряжение	≤6 V
	Развернуть все
Длина	3 mm
Ширина	1.8 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	EAR99

NCP584HSN12T1G Описание продукта

The NCP584HSN12T1G is a 1.2V fixed output low-dropout (LDO) Linear Regulators designed for battery powered applications which require precise output voltage accuracy, low quiescent current and high ripple rejection. The device features an enable function which lowers current consumption significantly. This device have three modes, chip enable (CE mode), fast transient mode (FT mode) and low power mode (LP mode). Both the FT and LP mode are utilized via the ECO pin.
0.05%/V Excellent line regulation (0.10% LP mode)
10mV Excellent load regulation (20mV FT mode)
2% High output voltage accuracy (±3% LP mode)
0.1µA Very low shutdown current
100ppm/°C Low temperature drift coefficient on the output voltage
Fold back protection circuit
Ultra-low quiescent current of 3.5µA (LP mode), 40µA (FT mode)

Развернуть все
