NCV33274ADTBR2G - ON Semiconductor

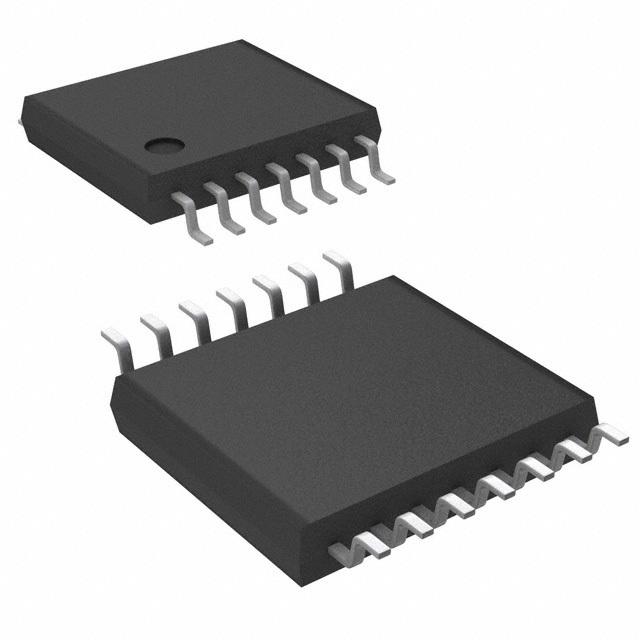

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

NCV33274ADTBR2G
Производитель

ON Semiconductor
Чип воркер Часть №

CW6885661
Категория

Буферный усилитель
Упаковка

TSSOP-14
Описание

NCV33274A: 36V 24MHz Low Input Offset Voltage Operational Amplifier - TSSOP-14
даташит

Datasheet

NCV33274ADTBR2G Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

NCV33274ADTBR2G Буферный усилитель характеристики

Атрибут	Значение атрибута

Часть №	NCV33274ADTBR2G
Производитель	ON Semiconductor
Чип воркер Часть №	CW6885661
Категория	Буферный усилитель
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	TSSOP-14
Безгалогеновый Статус	Halogen Free
Ток Питания	2.15 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Коэффициент Ослабления Синфазного Сигнала	80 dB
Ширина Ленты	24 MHz
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	24 MHz
Входное Напряжение Смещения	100 µV
Входной Ток Смещения	300 nA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Минимальный диапазон CMRR	80 dB
Напряжение питания	3V ~ 36V
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	3 V
	Развернуть все
Длина	5.1 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

NCV33274ADTBR2G Описание продукта

Single Supply, High Slew Rate, Low Input Offset Voltage Operational Amplifiers
The MC33272/74 series of monolithic operational amplifiers are quality fabricated with innovative Bipolar design concepts. This dual and quad operational amplifier series incorporates Bipolar inputs along with a patented Zip−R−Trim element for input offset voltage reduction. The MC33272/74 series of operational amplifiers exhibits low input offset voltage and high gain bandwidth product.
Features
•Input Offset Voltage Trimmed to 100 V (Typ)
•Low Input Bias Current: 300 nA
•Low Input Offset Current: 3.0 nA
•High Input Resistance: 16 M
•Low Noise: 18 nV/ Hz √ @ 1.0 kHz
•High Gain Bandwidth Product: 24 MHz @ 100 kHz
•High Slew Rate: 10 V/s
•Power Bandwidth: 160 kHz
•Excellent Frequency Stability
•Unity Gain Stable: w/Capacitance Loads to 500 pF
•Large Output Voltage Swing: +14.1 V/ −14.6 V
•Low Total Harmonic Distortion: 0.003%
•Power Supply Drain Current: 2.15 mA per Amplifier
•Single or Split Supply Operation: +3.0 V to +36 V or ±1.5 V to ±18 V
•ESD Diodes Provide Added Protection to the Inputs
•Pb−Free Packages are Available
•NCV Prefix for Automotive and Other Applications Requiring Site and Control Changes
