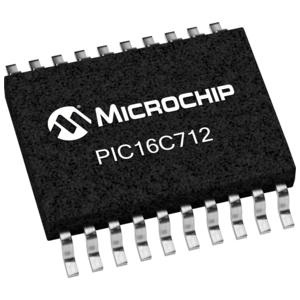

PIC16C712-04/SS - Microchip

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

PIC16C712-04/SS
Производитель

Microchip
Чип воркер Часть №

CW89492322
Категория

Микроконтроллер 8
Упаковка

SSOP-20
Описание

MICROCHIP PIC16C712-04/SS 8Bit Microcontroller, One Time Programmable, PIC16C71x, 4MHz, 1.75KB, 128Byte, 20Pins, SSOP
даташит

Datasheet

PIC16C712-04/SS Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}
Chipworker	{{noList.partNo}} {{noList.mfr}}	{{stockAvailability}} {{ search_item }}	{{moq}}	-	6 - 8 {{delivery_date}}

PIC16C712-04/SS Микроконтроллер 8 характеристики

Атрибут	Значение атрибута

Часть №	PIC16C712-04/SS
Производитель	Microchip
Чип воркер Часть №	CW89492322
Категория	Микроконтроллер 8
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SSOP-20
Напряжение Питания (DC)	5.00 V, 5.50 V (max)
Тактовая Частота	4.00 MHz
Размер ОЗУ	128 B
Количество Битов	8 Bit
Рассеяние Мощности	650 mW
Размер Флэш-памяти	1.75 KB
Количество I/O Выводов	13 IO
Время Доступа	4.00 µs
Ядерная Архитектура	PIC
Ядерная Под-архитектура	PIC16
Количество АЦП	1 ADC
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	650 mW
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4 V
	Развернуть все
Длина	7.2 mm
Ширина	5.3 mm
Высота	1.75 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17

PIC16C712-04/SS Описание продукта

Microcontroller Core Features:
• High-performance RISC CPU
• Only 35 single word instructions to learn
• All single cycle instructions except for program branches which are two cycle
• Operating speed: DC - 20 MHz clock input
DC - 200 ns instruction cycle
• Interrupt capability (up to 7 internal/external interrupt sources)
• Eight level deep hardware stack
• Direct, indirect and relative addressing modes
• Power-on Reset (POR)
• Power-up Timer (PWRT) and Oscillator Start-up Timer (OST)
• Watchdog Timer (WDT) with its own on-chip RC oscillator for reliable operation
• Brown-out detection circuitry for Brown-out Reset (BOR)
• Programmable code-protection
• Power saving SLEEP mode
• Selectable oscillator options
• Low-power, high-speed CMOS EPROM technology
• Fully static design
• In-Circuit Serial Programming (ICSP)
• Wide operating voltage range: 2.5V to 5.5V
• High Sink/Source Current 25/25 mA
• Commercial, Industrial and Extended temperature ranges
• Low-power consumption:
- < 2 mA @ 5V, 4 MHz
- 22.5 µA typical @ 3V, 32 kHz
- < 1 µA typical standby current
Peripheral Features:
• Timer0: 8-bit timer/counter with 8-bit prescaler
• Timer1: 16-bit timer/counter with prescaler can be incremented during sleep via external crystal/clock
• Timer2: 8-bit timer/counter with 8-bit period register, prescaler and postscaler
• Capture, Compare, PWM module
• Capture is 16-bit, max. resolution is 12.5 ns, Compare is 16-bit, max. resolution is 200 ns, PWM maximum resolution is 10-bit
• 8-bit multi-channel Analog-to-Digital converter
