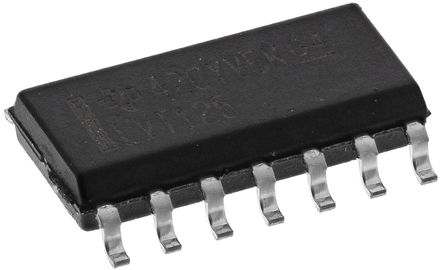

SN74LVT125D - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

SN74LVT125D
Производитель

TI
Чип воркер Часть №

CW20432846
Категория

Логический контроллер
Упаковка

SOIC-14
Описание

3.3V ABT Quadruple Bus Buffers With 3-State Outputs 14-SOIC -40℃ to 85℃
даташит

Datasheet

SN74LVT125D Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

SN74LVT125D Логический контроллер характеристики

Атрибут	Значение атрибута

Часть №	SN74LVT125D
Производитель	TI
Чип воркер Часть №	CW20432846
Категория	Логический контроллер
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	2.70V ~ 3.60V
Количество Выходных Интерфейсов	4 Output
Выходной Ток	64 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Количество Битов	1 Bit
Время Задержки Распространения	4.00 ns
Узлы Напряжения	3.30 V, 2.70 V
Ток Покоя	4.5 mA
Привод Выходного Тока	-500 µA
Выходной ток (Макс)	64 mA
Количество входов	4 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.7 V
	Развернуть все
Длина	8.65 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

SN74LVT125D Описание продукта

The SN74LVT125D is a quadruple Bus Buffer designed specifically for low-voltage (3.3V) VCC operation, but with the capability to provide a TTL interface to a 5V system environment. It features independent line drivers with 3-state outputs. Each output is in the high-impedance state when the associated output-enable (OE)\ input is high. Active bus-hold circuitry holds unused or un-driven inputs at a valid logic state. Use of pull-up/pull-down resistors with the bus-hold circuitry is not recommended. This device is fully specified for partial-power-down applications using IOFF. The IOFF circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down. To ensure the high-impedance state during power up or power down, OE\ should be tied to VCC through a pull-up resistor and the minimum value of the resistor is determined by the current-sinking capability of the driver.
Supports mixed-mode signal operation
IOFF Supports partial-power-down mode operation
Bus-hold data inputs eliminate the need for external pull-up resistor
Latch-up performance exceeds 500mA per JEDEC standard JESD-17
Supports unregulated battery operation down to 2.7V
<0.8V at VCC = 3.3V, TA = 25°C VOLP (output ground bounce)
Green product and no Sb/Br
