STP4NK60Z - ST Microelectronics

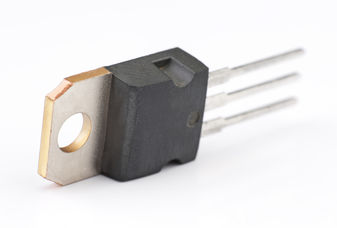

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STP4NK60Z
Производитель

ST Microelectronics
Чип воркер Часть №

CW7552875
Категория

Труба MOS
Упаковка

TO-220-3
Описание

TO-220 N-CH 600V 4A
даташит

Datasheet

STP4NK60Z Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STP4NK60Z Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	STP4NK60Z
Производитель	ST Microelectronics
Чип воркер Часть №	CW7552875
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	600 V
Номинальный Ток	4.00 A
Номинальная Мощность	70 W
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	2 Ω
Полярность	N-Channel
Рассеяние Мощности	70 W
Пороговое Напряжение	3.75 V
Напряжение Сток-исток (Vds)	600 V
Пробивное Напряжение (Стока-исток)	600 V
Пробивное Напряжение (Затвор-Исток)	±30.0 V
Непрерывный Ток Стока (Ids)	4.00 A
Время Нарастания	9.5 ns
Входная емкость (Ciss)	510pF @25V(Vds)
Максимальная входная мощность	70 W
Время падения	16.5 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	70W (Tc)
	Развернуть все
Длина	10.4 mm
Ширина	4.6 mm
Высота	9.15 mm
Рабочая Температура	150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99

STP4NK60Z Описание продукта

The STP4NK60Z is a SuperMESH™ N-channel Power MOSFET offers Zener-protection. This Power MOSFET developed using STMicroelectronics" SuperMESH™ technology, achieved through optimization of ST"s well established strip-based PowerMESH™ layout. In addition to a significant reduction in ON-resistance, this device is designed to ensure a high level of dV/dt capability for the most demanding applications.
100% Avalanche tested
Very low intrinsic capacitance
