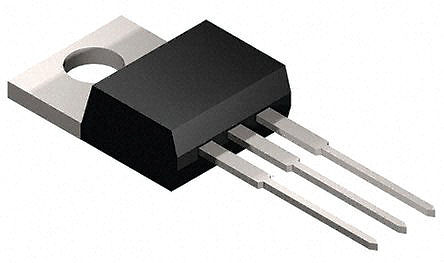

STP5NK100Z - ST Microelectronics

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STP5NK100Z
Производитель

ST Microelectronics
Чип воркер Часть №

CW9714400
Категория

Труба MOS
Упаковка

TO-220-3
Описание

N-CHANNEL 1000V - 2.7W - 3.5A TO-220/TO-220FP/TO-247 Zener-Protected SuperMESHTM MOSFET
даташит

Datasheet

STP5NK100Z Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STP5NK100Z Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	STP5NK100Z
Производитель	ST Microelectronics
Чип воркер Часть №	CW9714400
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	1.00 kV
Номинальный Ток	3.50 A
Номинальная Мощность	125 W
Количество Каналов	1 Channel
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	3.7 Ω
Полярность	N-Channel
Рассеяние Мощности	125 W
Пороговое Напряжение	3.75 V
Напряжение Сток-исток (Vds)	1 kV
Пробивное Напряжение (Стока-исток)	1.00 kV
Пробивное Напряжение (Затвор-Исток)	±30.0 V
Непрерывный Ток Стока (Ids)	3.50 A
Время Нарастания	7.7 ns
Входная емкость (Ciss)	1154pF @25V(Vds)
Максимальная входная мощность	125 W
Время падения	19 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	125W (Tc)
	Развернуть все
Длина	10.4 mm
Ширина	4.6 mm
Высота	9.15 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

STP5NK100Z Описание продукта

The STP5NK100Z is a SuperMESH3™ N-channel Power MOSFET features minimized gate charge. This new SuperMESH™ Power MOSFET is the result of further design improvements on ST"s well-established strip based PowerMESH™ layout. In addition to significantly lower ON-resistance, the device offers superior dV/dt capability to ensure optimal performance even in the most demanding applications. The SuperMESH™ device further complements an already broad range of innovative high voltage MOSFETs, which includes the revolutionary MDmesh™ products.
Extremely high dV/dt capability
100% Avalanche tested
Very good manufacturing repeatability
