STP80PF55 - ST Microelectronics

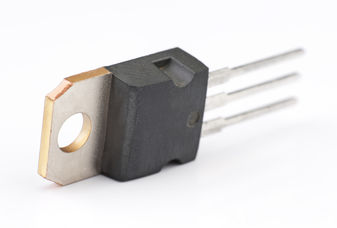

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STP80PF55
Производитель

ST Microelectronics
Чип воркер Часть №

CW9482596
Категория

Труба MOS
Упаковка

TO-220-3
Описание

Trans MOSFET P-CH 55V 80A 3Pin(3+Tab) TO-220 Tube
даташит

Datasheet

STP80PF55 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STP80PF55 Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	STP80PF55
Производитель	ST Microelectronics
Чип воркер Часть №	CW9482596
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	-55.0 V
Номинальный Ток	-80.0 A
Количество Каналов	1 Channel
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.018 Ω
Полярность	P-Channel
Рассеяние Мощности	300 W
Пороговое Напряжение	3 V
Напряжение Сток-исток (Vds)	55 V
Пробивное Напряжение (Стока-исток)	55.0 V
Пробивное Напряжение (Затвор-Исток)	±16.0 V
Непрерывный Ток Стока (Ids)	80.0 A
Время Нарастания	190 ns
Входная емкость (Ciss)	5500pF @25V(Vds)
Максимальная входная мощность	300 W
Время падения	80 ns
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	300W (Tc)
	Развернуть все
Длина	10.4 mm
Ширина	4.6 mm
Высота	9.15 mm
Рабочая Температура	-55℃ ~ 175℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	EAR99

STP80PF55 Описание продукта

The STP80PF55 is a P-channel STripFET™II Power MOSFET with single feature size strip-based process. The resulting transistor shows extremely high packing density for low on-resistance, rugged avalanche characteristics and less critical alignment steps allowing remarkable manufacturing reproducibility.
Extremely dv/dt capability
100% Avalanche tested
Application oriented characterization
