THS4082ID - TI

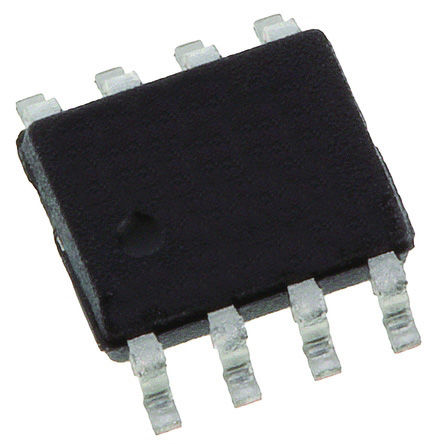

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

THS4082ID
Производитель

TI
Чип воркер Часть №

CW57486296
Категория

Операционный усилитель
Упаковка

PowerPad-MSOP-8
Описание

TEXAS INSTRUMENTS THS4082ID Operational Amplifier, Dual, 2 Amplifier, 175MHz, 230V/µs, ± 5V to ± 15V, SOIC, 8Pins
даташит

Datasheet

THS4082ID Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

THS4082ID Операционный усилитель характеристики

Атрибут	Значение атрибута

Часть №	THS4082ID
Производитель	TI
Чип воркер Часть №	CW57486296
Категория	Операционный усилитель
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	PowerPad-MSOP-8
Выходной Ток	85 mA
Ток Питания	3.4 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Рассеяние Мощности	0.74 W
Коэффициент Ослабления Синфазного Сигнала	84 dB
Входной Дрейф Смещения	15.0 µV/K
Ширина Ленты	175 MHz
Скорость Нарастания	230 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	100 MHz
Входное Напряжение Смещения	1 mV
Входной Ток Смещения	1.2 µA
Доступные Каналы	S, D
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	175 MHz
Рассеиваемая Мощность (Макс)	740 mW
Минимальный диапазон CMRR	84 dB
Напряжение питания (Макс)	33 V
Напряжение питания (мин)	9 V
	Развернуть все
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR

THS4082ID Описание продукта

description
The THS4081 and THS4082 are ultralow-power, high-speed voltage feedback amplifiers that are ideal for communication and video applications. These amplifiers operate off of a very low 3.4-mA quiescent current per channel and have a high output drive capability of 85 mA. The signal amplifier THS4081 and the dual-amplifier THS4082 offer very good ac performance with 175-MHz bandwidth, 230-V/µs slew rate, and 43-ns settling time (0.1%). With total harmonic distortion (THD) of −64 dBc at f = 1 MHz, the THS4081 and THS4082 are ideally suited for applications requiring low distortion.
• Ultralow 3.4 mA Per Channel Quiescent Current
• High Speed
− 175 MHz Bandwidth (−3 dB, G = 1)
− 230 V/µs Slew Rate
− 43 ns Settling Time (0.1%)
• High Output Drive, IO = 85 mA (typ)
• Excellent Video Performance
− 35 MHz Bandwidth (0.1 dB, G = 1)
− 0.01% Differential Gain
− 0.05° Differential Phase
• Very Low Distortion
− THD = −64 dBc (f = 1 MHz, RL = 150 Ω)
− THD = −79 dBc (f = 1 MHz, RL = 1 kΩ)
• Wide Range of Power Supplies
− VCC = ±5 V to ±15 V
• Available in Standard SOIC or MSOP PowerPAD™ Package
• Evaluation Module Available
