TLE6209R - Infineon

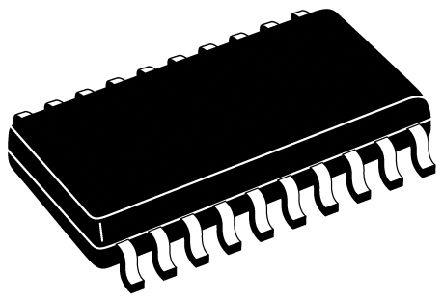

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TLE6209R
Производитель

Infineon
Чип воркер Часть №

CW6719240
Категория

Драйвер электродвигателя
Упаковка

PG-DSO-20
Описание

INFINEON TLE6209R Motor Driver, Dual, Half Bridge, 8V to 40V supply, 6A/2Outputs, SOIC-20
даташит

Datasheet

TLE6209R Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TLE6209R Драйвер электродвигателя характеристики

Атрибут	Значение атрибута

Часть №	TLE6209R
Производитель	Infineon
Чип воркер Часть №	CW6719240
Категория	Драйвер электродвигателя
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	PG-DSO-20
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	2 Output
Выходной Ток	6 A
Количество Стежков	20 Position
Частота Переключения	2 MHz
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	40 V
Напряжение питания (мин)	8 V
	Развернуть все
Длина	15.9 mm
Ширина	11 mm
Высота	3.5 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

TLE6209R Описание продукта

The TLE6209R is an integrated Power H-Bridge with D-MOS output stages for driving bidirectional loads such as DC-motors. The design is based on Smart Power Technology® (SPT) which allows bi-polar, CMOS and power D-MOS devices on the same monolithic circuit. Operation modes forward (cw), reverse (ccw) and brake are invoked by two control pins PWM and DIR. Protection and a reliable diagnosis of over-current, open load, short-circuit to ground, to the supply voltage or across the load are integrated. Detailed diagnostic information is given via the 8-bit SPI status word. An integrated chopper current limitation limits the current to reduce power dissipation during mechanical block of a DC motor. Several device parameters can be set by the SPI control word. A 3-level temperature monitoring with pre-warning, warning and shutdown is included for controlled operation under critical power loss conditions.
Outputs fully short-circuit protected
Over and under-voltage-lockout
Open load detection
Detailed load failure diagnosis by SPI
Minimized power dissipation due to active free-wheeling
Low EMI due to voltage slope regulation
