TPS54228DDAR - TI

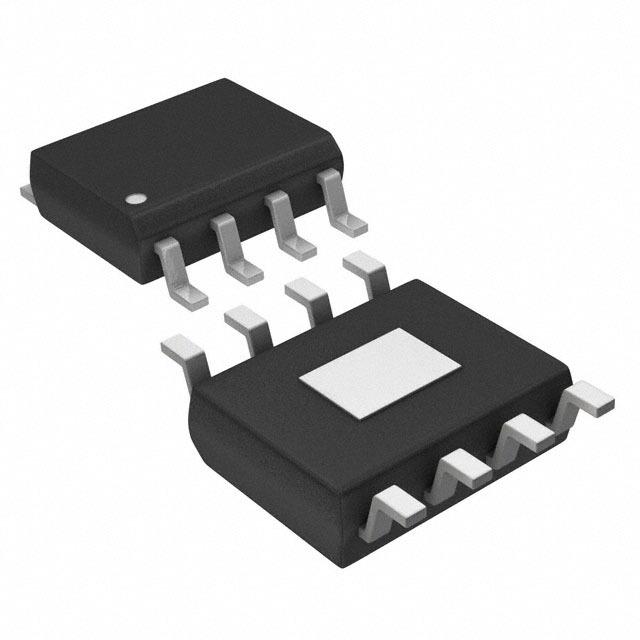

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS54228DDAR
Производитель

TI
Чип воркер Часть №

CW8123463
Категория

Преобразователь DC/DC
Упаковка

HSOP-8
Описание

Conv DC-DC 4.5V to 18V Step Down Single-Out 0.76V to 7V 2A 8Pin HSOP EP T/R
даташит

Datasheet

TPS54228DDAR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS54228DDAR Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS54228DDAR
Производитель	TI
Чип воркер Часть №	CW8123463
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	HSOP-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.76V ~ 7V
Выходной Ток	2 A
Ток Покоя	800 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	700 kHz
Топология	Buck
Максимальное входное напряжение	18 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	7 V
Выходное напряжение (мин)	0.76 V
Выходной ток (Макс)	2 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	18 V
	Развернуть все
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free

TPS54228DDAR Описание продукта

The TPS54228 device is an adaptive on-time D-CAP2™ mode synchronous buck converter. The TPS54228 enables system designers to complete the suite of various end-equipment power bus regulators with a cost effective, low component count, low standby current solution. The main control loop for the TPS54228 uses the D-CAP2™ mode control that provides a fast transient response with no external compensation components. The adaptive on-time control supports seamless transition between PWM mode at higher load conditions and Eco-Mode™ operation at light loads. Eco-Mode™ allows the TPS54228 to maintain high efficiency during lighter load conditions. The TPS54228 also has a proprietary circuit that enables the device to adopt to both low equivalent series resistance (ESR) output capacitors, such as POSCAP or SP-CAP, and ultra-low ESR ceramic capacitors. The device operates from 4.5-V to 18-V VIN input. The output voltage can be programmed between 0.76 V and 7 V. The device also features an adjustable soft start time. The TPS54228 is available in 8-pin SO , 8-pin SOIC, and 10-pin VSON packages, and is designed to operate over the ambient temperature range of –40°C to 85°C.
