TPS61181RTER ,Драйвер LED - TI

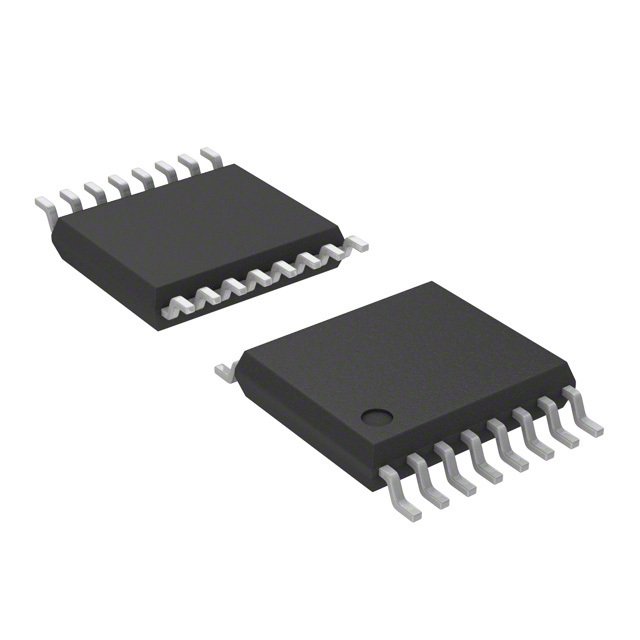

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Популярность

68 баллов

Часть №

TPS61181RTER
Производитель

TI
Чип воркер Часть №

CW43223782
Категория

Драйвер LED
Упаковка

WQFN-16
Описание

TEXAS INSTRUMENTS TPS61181RTER драйвер белых светодиодов, повышающий (Step Up), вход 5-24 В, 6 выходов, частота переключения 1 МГц, выход 39 В / 1.5 А, корпус QFN-16
даташит

Datasheet
Отгрузка из

Москва
Наличие

в наличии
Ориентировочная цена

$ 0.59

USD RUB

TPS61181RTER Купить

Количество товара ограничено и быстро меняется. Наша команда онлайн-продаж доступна 24/7 и готова оперативно откликнуться на ваши запросы и заказы.

Актуальная проверка наличия

Лучшие цены от официальных дистрибьюторов

Техническая поддержка инженеров

TPS61181RTER Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	{{ low_stock_text }}	1	{{weeks_text}}
Arrow	{{noList.partNo}} {{noList.mfr}}	{{ low_stock_text }}	1	{{weeks_text}}
Mouser	{{noList.partNo}} {{noList.mfr}}	{{ low_stock_text }}	1	{{weeks_text}}
					{{submitRFQ}}
Chipworker	{{noList.partNo}} {{noList.mfr}}	{{stockAvailability}} {{ search_item }}	{{moq}}	1	6 - 8 {{delivery_date}}

Обновить данные

Способы оплаты

СБП

Банковский перевод

МИР

Чип воркер Квалификация

Квалификация ChipWorker — ISO 9001, 45001, 14001, сертификат MA. 11+ лет опыта, более 1000 клиентов в России, поддержка малого MOQ

Более 11 лет опыта в закупках

1000+ клиентов в России

Сертифицированный поставщик (ISO)

Поддержка малого MOQ

*Фотографии нашего реального склада площадью 800 м²

TPS61181RTER Драйвер LED характеристики

Инженер-консультант >>

Атрибут	Значение атрибута

Часть №	TPS61181RTER
Производитель	TI
Чип воркер Часть №	CW43223782
Категория	Драйвер LED
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	WQFN-16
Частота	1 MHz
Количество Выходных Интерфейсов	6 Output
Входное Напряжение (DC)	5.00V ~ 24.0V
Выходное Напряжение	38 V
Выходной Ток	1.5 A
Рассеяние Мощности	2050 mW
Ток Покоя	2.00 mA
Частота Переключения	1 MHz
Топология	Boost
Максимальное входное напряжение	24 V
Входное напряжение (мин)	5 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2050 mW
Напряжение питания	5V ~ 24V
Напряжение питания (Макс)	24 V
Напряжение питания (мин)	5 V
Входное напряжение	5V ~ 24V
	Развернуть все
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15

Просмотр аналоги замена

Аналоги товара

TPS61181RTER Описание продукта

The TPS61180/1/2 ICs provide highly integrated solutions for media size LCD backlight. These devices have a built-in high efficiency boost regulator with integrated 1.5A/40V power MOSFET. The six current sink regulators provide high precision current regulation and matching. In total, the device can support up to 60 WLED. In addition, the boost output automatically adjusts its voltage to the WLED forward voltage to improve efficiency.
The devices support pulse width modulation (PWM) brightness dimming. During dimming, the WLED current is turned on/off at the duty cycle and frequency determined by the PWM signal input on the DCRTL pin. One potential issue of PWM dimming is audible noises from the output ceramic capacitors. The TPS61180/1/2 family is designed to minimize this output AC ripple across a wide dimming duty cycle and frequency range; therefore, reducing the audible noise.
The TPS61180/1/2 ICs provide a driver output for an external PFET connected between the input and inductor. During short circuit or over-current conditions, the ICs turn off the external PFET and disconnect the battery from the WLEDs. The PFET is also turned off during IC shutdown (true shutdown) to prevent any leakage current of the battery. The device also integrates over-voltage protection, soft-start and thermal shutdown.
The TPS61180 IC requires external 3.3V IC supply, while TPS61181 and TPS61182 ICs have a built-in linear regulator for the IC supply. All the devices are in a 3×3 mm QFN package.
