TWR-5/3000-15/500-D12A-C - muRata

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

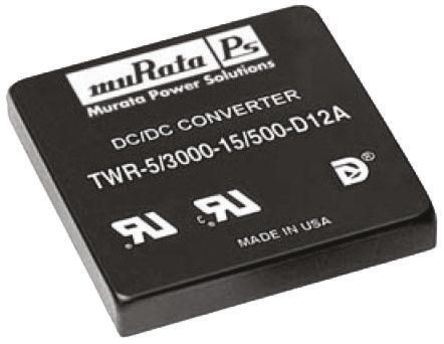

TWR-5/3000-15/500-D12A-C
Производитель

muRata
Чип воркер Часть №

CW24745607
Категория

Преобразователь DC-DC
Упаковка

DIP-8
Описание

Module DC-DC 12Vin 3Out 5V/15V/-15V 3A/0.5A/-0.5A 20W 7Pin Case C-4
даташит

Datasheet

TWR-5/3000-15/500-D12A-C Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}
Chipworker	{{noList.partNo}} {{noList.mfr}}	{{stockAvailability}} {{ search_item }}	{{moq}}	-	6 - 8 {{delivery_date}}

TWR-5/3000-15/500-D12A-C Преобразователь DC-DC характеристики

Атрибут	Значение атрибута

Часть №	TWR-5/3000-15/500-D12A-C
Производитель	muRata
Чип воркер Часть №	CW24745607
Категория	Преобразователь DC-DC
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	7 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	12.0 V
Номинальная Мощность	20 W
Количество Выходных Интерфейсов	3 Output
Входное Напряжение (DC)	9.00V ~ 36.0V
Выходное Напряжение	5 V
Выходной Ток	3 A
Выходная Мощность	20 W
Напряжение Изоляции	1.5 kV
Частота Переключения	165 kHz
Максимальное входное напряжение	36 V
Входное напряжение (мин)	9 V
Входное напряжение (макс. Постоянный ток)	36 V
Входное напряжение (мин мин.)	9 v
Выходное напряжение (Макс)	15 V
Выходное напряжение (мин)	15 V
Максимальная входная мощность	20 W
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	12 V
Входное напряжение	12 V
	Развернуть все
Длина	50.8 mm
Ширина	50.8 mm
Высота	11.43 mm
Вес	77 g
Рабочая Температура	-40℃ ~ 100℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

TWR-5/3000-15/500-D12A-C Описание продукта

The TWR-5/3000-15/500-D12A-C is a 3-output board-mount fully-isolated DC to DC Converter with outstanding long-term high-reliability. The TWR A-series 20W 2 x 2-inch device is distinguished by its unique "power-sharing" architecture. It delivers any combination of primary plus auxiliary power as long as the total output power does not exceed 20W. This feature enables designers to select a single device to fulfill any number of different requirements. Its design combines straightforward circuit topologies, the newest components, proven SMT-on-PCB construction methods and highly repeatable automatic-assembly techniques. The superior durability is substantiated by a rigorous in-house qualification program that includes HALT (Highly Accelerated Life Testing). These full-featured triples have non-latching output current limiting, input overvoltage shutdown, input reverse-polarity protection and output overvoltage clamping to protect both the power converters and their loads.
Power "user-allocated" among outputs
Proven SMT-on-PCB construction
Qual tested, HALT tested, EMC tested
Fully isolated, 1500VDC guaranteed
Guaranteed efficiencies to 82%
Designed to meet UL1950 and EN60950
Modifications and customs for OEM"s
-40 to 100°C Operating temperature range
