UC1844J - TI

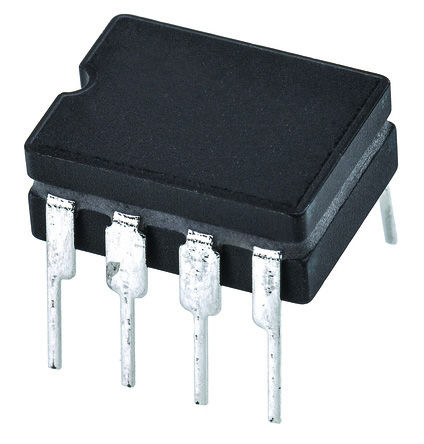

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

UC1844J
Производитель

TI
Чип воркер Часть №

CW89341337
Категория

Управление питанием
Упаковка

CDIP
Описание

Current Mode PWM Controller 1A 8Pin CDIP Tube
даташит

Datasheet

UC1844J Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

UC1844J Управление питанием характеристики

Атрибут	Значение атрибута

Часть №	UC1844J
Производитель	TI
Чип воркер Часть №	CW89341337
Категория	Управление питанием
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	CDIP
Выходное Напряжение	5.05 V
Выходной Ток	1 A
Количество Регулируемых Выходов	1 Output
Время Нарастания	150 ns
Частота Переключения	500 kHz
Топология	Boost, Flyback, Forward
Максимальный рабочий цикл	50 %
Время падения	150 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
	Развернуть все
Длина	10.16 mm
Ширина	7.11 mm
Высота	4.57 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99

UC1844J Описание продукта

DESCRIPTION
The UC1842/3/4/5 family of control ICs provides the necessary features to implement off-line or DC to DC fixed frequency current mode control schemes with a minimal external parts count. Internally implemented circuits include under-voltage lockout featuring start up current less than 1mA, a precision reference trimmed for accuracy at the error amp input, logic to insure latched
operation, a PWM comparator which also provides current limit control, and a totem pole output stage designed to source or sink high peak current. The output stage, suitable for driving N Channel MOSFETs, is low in the off state.
FEATURES
• Optimized For Off-line And DC To DC Converters
• Low Start Up Current (<1mA)
• Automatic Feed Forward Compensation
• Pulse-by-pulse Current Limiting
• Enhanced Load Response Characteristics
• Under-voltage Lockout With Hysteresis
• Double Pulse Suppression
• High Current Totem Pole Output
• Internally Trimmed Bandgap Reference
• 500khz Operation
• Low ROError Amp

Развернуть все
