В мире электроники, где сигналы невидимы для человеческого глаза, существует незаменимый инструмент, который позволяет нам «увидеть» электричество. Это осциллограф. Представьте, что мультиметр — это как фотография, которая показывает нам статичное значение, например, напряжение в одной точке. Осциллограф же — это видео, которое в реальном времени показывает, как это напряжение меняется со временем. Для инженера, студента или любого, кто увлечен электроникой, осциллограф — это как стетоскоп для врача: он позволяет проникнуть внутрь схемы и понять, что происходит на самом деле. Но что такое осциллограф и как он работает? Давайте разберемся.

Что такое осциллограф? Основы простыми словами

Простыми словами, осциллограф — это измерительный прибор, который строит график напряжения электрического сигнала во времени. На экране вы видите не просто цифры, а движущуюся кривую — осциллограмму, которая показывает, как меняется напряжение. Это дает гораздо больше информации, чем обычный мультиметр, так как позволяет увидеть не только величину, но и форму сигнала, его частоту, период и амплитуду — основные характеристики любой электроники.

Современные осциллографы — это в основном цифровые осциллографы. Они преобразуют аналоговый сигнал в цифровой, что позволяет сохранять, анализировать и передавать данные на компьютер. Это делает их намного более мощными и универсальными, чем старые аналоговые модели.

Как он работает? Ключевые компоненты и их назначение

Как же этот «электронный глаз» работает? Давайте разберем его ключевые компоненты и их функции:

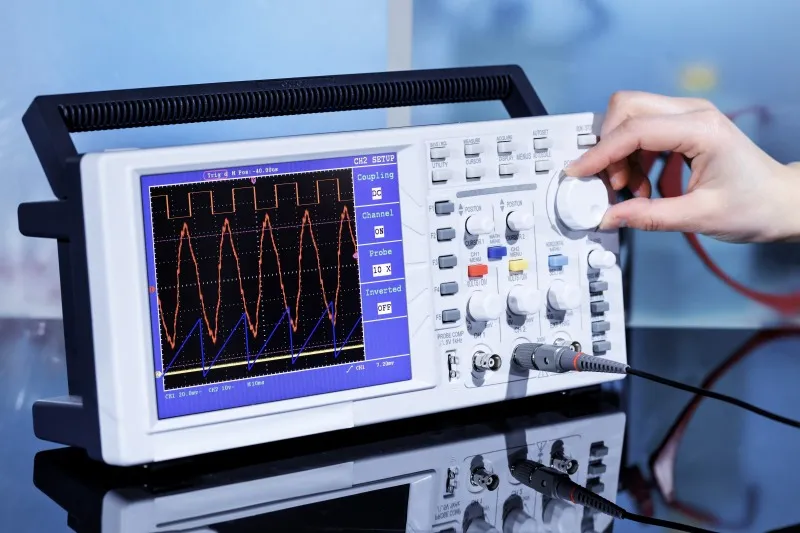

• Дисплей: Главный элемент, где отображается осциллограмма. Обычно это высококонтрастный жидкокристаллический экран с сеткой, которая помогает точно измерять значения напряжения и времени.
• Щуп (пробник): Это «антенна» осциллографа, которая подключается к исследуемой схеме. Щупы бывают разных типов (например, делительные 10:1), которые позволяют безопасно измерять высокие напряжения и минимизировать влияние на саму схему.
• Панель управления: Здесь находятся ручки и кнопки для настройки. Самые важные из них:
• Вертикальное управление (Volts/div): Эта ручка отвечает за масштаб по оси напряжения. С ее помощью вы можете сделать сигнал крупнее или мельче по вертикали.
• Горизонтальное управление (Time/div): Эта ручка отвечает за масштаб по оси времени. Вы можете сжать график, чтобы увидеть больше циклов сигнала, или растянуть его, чтобы рассмотреть детали.
• Триггер (Trigger): Это одна из самых важных функций. Триггер «замораживает» осциллограмму на экране, когда сигнал достигает определенного уровня. Это позволяет получить стабильное, неподвижное изображение, которое удобно изучать.

Принцип работы довольно прост: щуп считывает сигнал, осциллограф обрабатывает его и мгновенно строит график на экране, обновляя его в реальном времени.

Для чего используется осциллограф? Практическое применение

Осциллограф — это универсальный инструмент, который находит применение в самых разных областях:

• Поиск неисправностей: Позволяет быстро найти неработающий компонент или «поймать» короткий сбой в схеме, который невозможно заметить мультиметром. Например, можно проверить, нет ли пульсаций в выходном напряжении блока питания или обнаружить сбои в работе шины данных, такой как I2C или SPI.

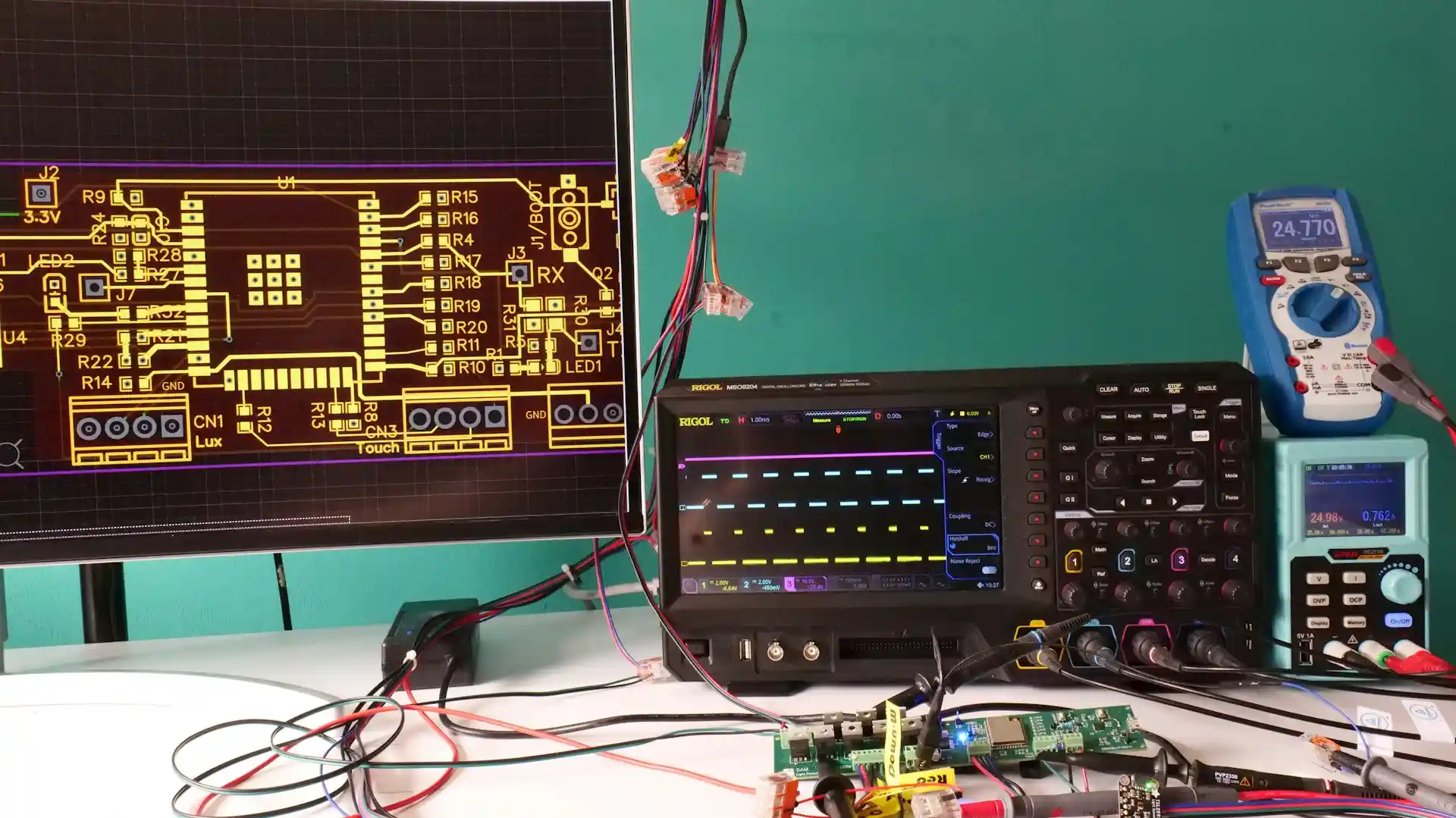

• Разработка и отладка: Инженеры используют его для проверки своих схем и их соответствия техническим требованиям, например, для анализа формы сигнала на выходе усилителя или проверки синхронизации цифровых сигналов.
• Образование и хобби: Это идеальный инструмент для обучения, который делает абстрактные понятия электроники (частота, фаза, напряжение) наглядными и понятными. Он помогает визуализировать процессы, происходящие в схеме, и закреплять теоретические знания на практике.

Заключение: ваш первый шаг в мир электроники

Осциллограф — это мощный инструмент, который откроет для вас новый уровень понимания электроники. Научившись им пользоваться, вы сможете не просто собирать схемы, но и глубоко анализировать их работу, быстро находить и устранять проблемы. Если вы новичок и хотите приобрести свой первый осциллограф, вы можете найти популярную модель Tektronix TBS1052C на нашем сайте. Эта модель идеально подходит для начинающих благодаря своим функциям, надежности и доступной цене, что поможет вам с легкостью освоить этот незаменимый инструмент.
