Подключение теплового реле: от теории к практике
Выбор правильной модели — это только половина дела. Правильное подключение теплового реле гарантирует, что защита сработает вовремя, сохранив дорогостоящий мотор или компрессор в целости. В этой статье мы разберем стандартные схемы монтажа.
1. Схема подключения к магнитному пускателю
В промышленных системах реле обычно стыкуется напрямую с магнитным пускателем. Силовые контакты проходят насквозь, а вот цепь управления требует внимания:
- Контакты 95-96 (NC): Размыкающие. Их включают в разрыв цепи питания катушки пускателя. При перегрузке реле разорвет эту цепь.
- Контакты 97-98 (NO): Замыкающие. Используются для световой или звуковой сигнализации об аварии.

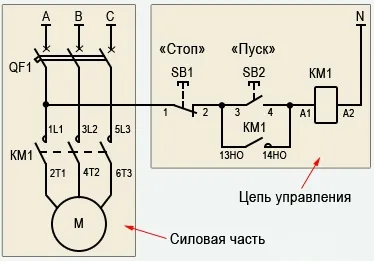

Стандартная схема интеграции реле в цепь управления пускателем
2. Особенности для бытовой техники
Если вам нужно заменить тепловое реле холодильника, процесс выглядит иначе. Здесь часто применяются пускозащитные реле, которые устанавливаются непосредственно на клеммы компрессора.
При замене теплового реле компрессора важно соблюдать маркировку (C, S, R — общая, пусковая и рабочая обмотки). Неправильное подключение может привести к мгновенному перегреву и выходу узла из строя.

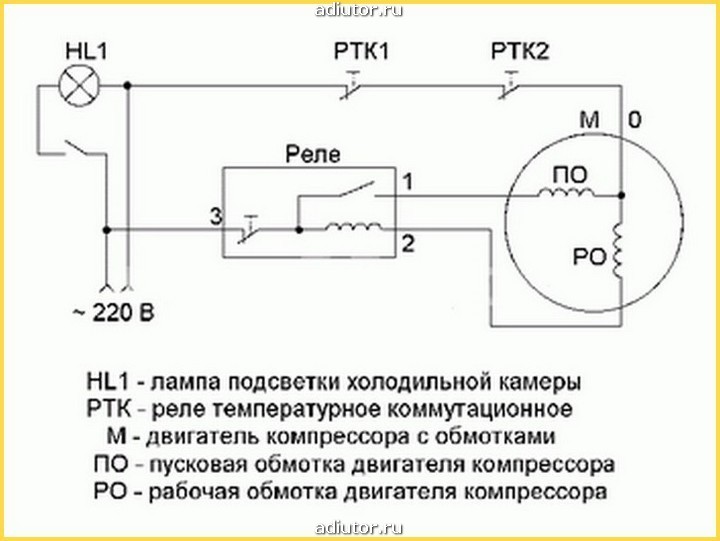

Схема подключения защитного реле к компрессору холодильника
3. Настройка тока (Уставка)
После монтажа необходимо настроить ток срабатывания. На лицевой панели реле есть поворотный регулятор. Правило простое:
Заключение
Подключение теплового реле — процедура ответственная, но выполнимая при соблюдении схем. Всегда проверяйте надежность затяжки винтовых клемм, так как плохой контакт сам по себе может вызвать ложное срабатывание из-за нагрева.
