Принцип работы тензодатчика: технический обзор
Для того чтобы весовая система работала точно и долговечно, недостаточно просто купить тензодатчик — важно понимать физику процесса. В этой статье мы заглянем внутрь устройства и разберем, как механическое давление превращается в цифровые значения на табло весов.
1. Основа технологии: Тензорезистор
В основе любого современного весового датчика лежит тензорезистор. Это сверхчувствительный элемент, который меняет свое электрическое сопротивление при малейшей деформации. Когда на тензодатчик весовой давит груз, упругий элемент (корпус) слегка сжимается, растягивая или сжимая наклеенные на него тензорезисторы.
Схема деформации тензорезистора под нагрузкой Источник: Викисклад (Wikimedia Commons)
2. Измерительная цепь: Мост Уитстона
Поскольку изменение сопротивления одного тензорезистора ничтожно мало, инженеры используют схему под названием мост Уитстона. В типичном датчике используются четыре тензорезистора, соединенных в ромб.
Именно эта схема позволяет получить стабильный аналоговый сигнал (обычно в милливольтах), который затем усиливается и оцифровывается весовым индикатором. Принцип работы тензодатчика на базе мостовой схемы обеспечивает высочайшую точность даже при резких перепадах температур.

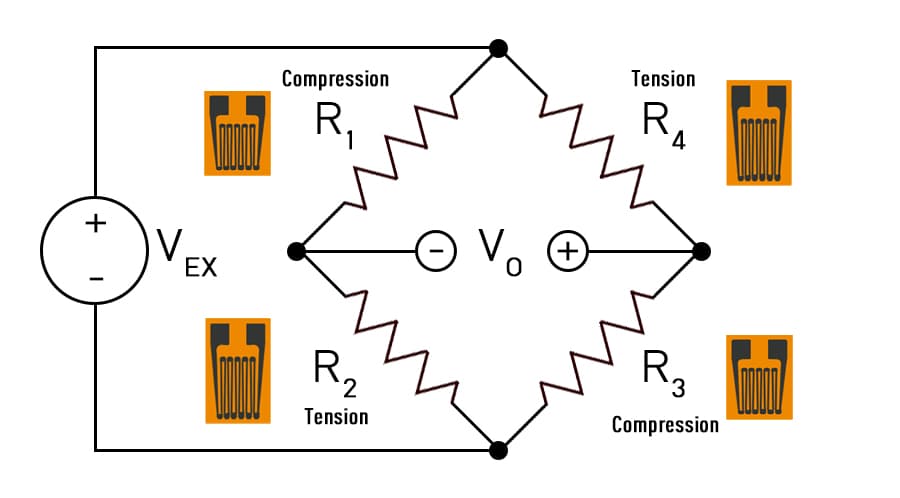

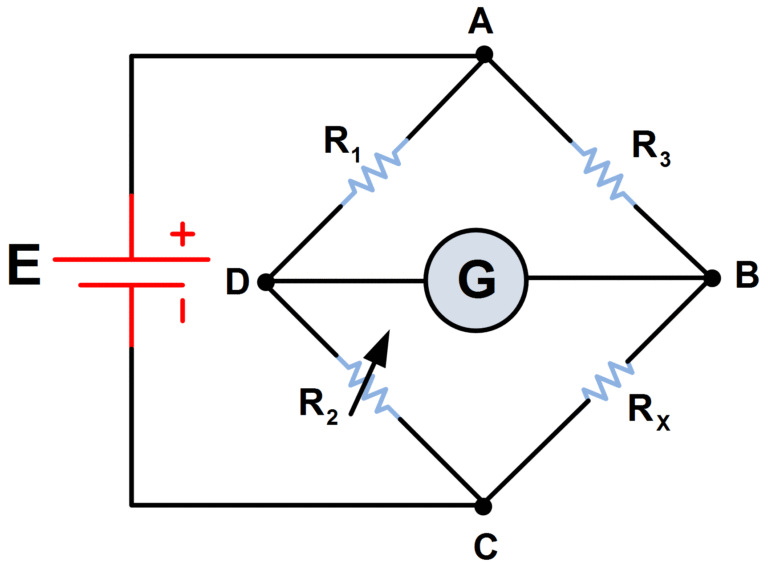

Классическая мостовая схема подключения тензорезисторов Источник:Electrical Academia
3. Ключевые характеристики тензодатчика
При сравнении моделей в каталоге обращайте внимание на следующие параметры:
| Характеристика | Значение для пользователя |
|---|---|
| Рабочий коэффициент (РКП) | Обычно 2.0 мВ/В. Показывает силу выходного сигнала. |
| Комбинированная ошибка | Суммарная погрешность от нелинейности и гистерезиса. |
| Входное/Выходное сопротивление | Важно для согласования нескольких датчиков в одной системе. |
Почему это важно?
Знание того, как устроен тензодатчик весовой, помогает избежать ошибок при калибровке весов и диагностике неисправностей. Например, понимание мостовой схемы позволяет быстро выявить обрыв кабеля или выход из строя одного из плеч моста с помощью обычного мультиметра.
