Тепловое реле на схеме: как читать чертежи и понимать физику защиты
Чтобы правильно спроектировать или отремонтировать шкаф управления, необходимо знать, как обозначается тепловое реле на схеме. Это устройство является «последним рубежом» защиты мотора, и его неправильное понимание может привести к фатальным ошибкам при сборке.
1. Графическое обозначение на схемах
Согласно стандартам, тепловое реле перегрузки на чертежах состоит из двух частей: нагревательного элемента (в силовой цепи) и размыкающего контакта (в цепи управления). Обычно оно обозначается буквами KK или FT.

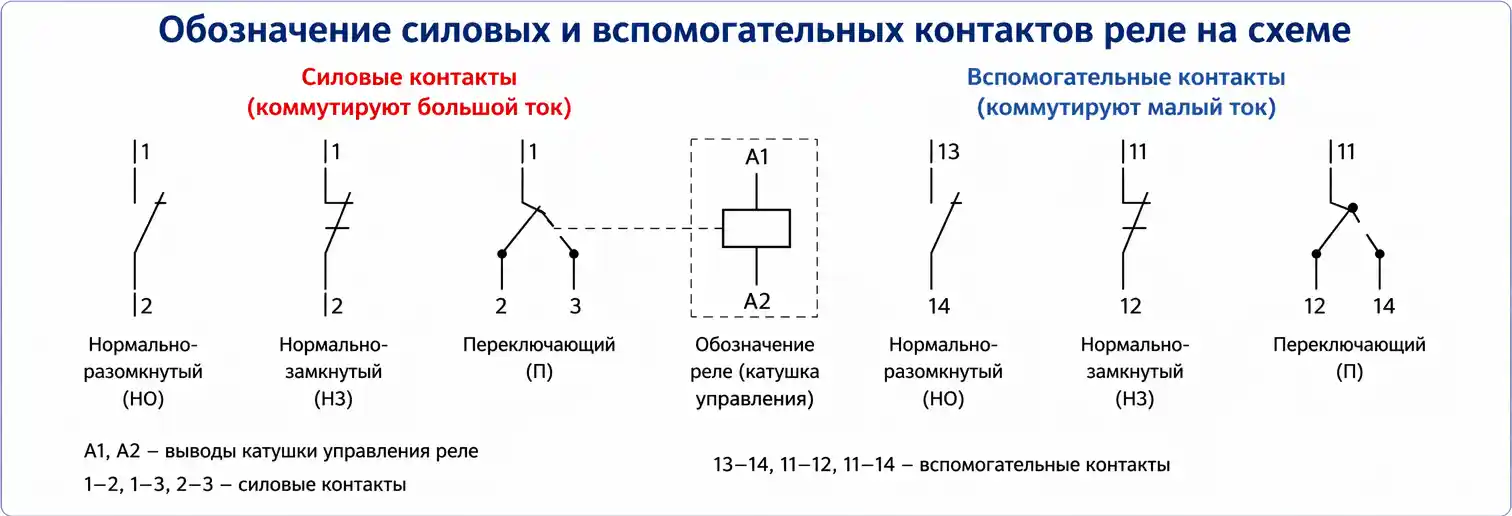

Обозначение силовых и вспомогательных контактов реле на схеме
2. Принцип работы: магия биметалла
Сердцем любого теплового реле для электродвигателя является биметаллическая пластина. Она состоит из двух металлов с разным коэффициентом теплового расширения.
Когда ток нагрузки превышает уставку, пластина нагревается и начинает изгибаться. Достигнув определенного угла, она давит на рычаг, который мгновенно размыкает контакты питания пускателя. Этот процесс не происходит мгновенно, что позволяет мотору успешно пережить кратковременные пусковые токи.

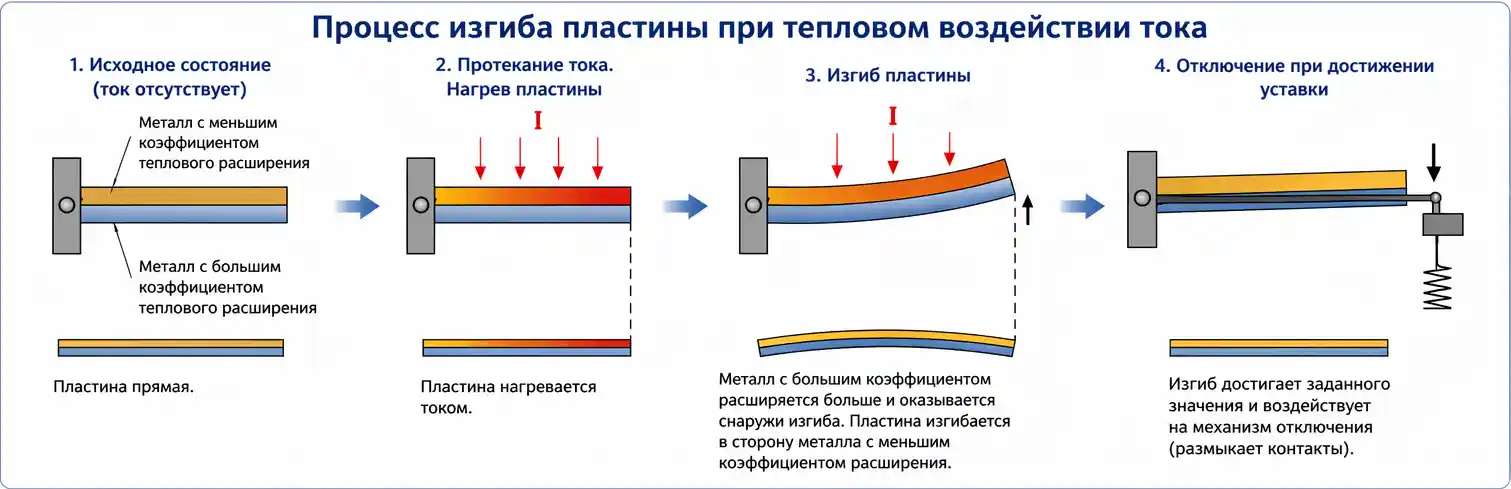

Процесс изгиба пластины при тепловом воздействии тока
3. Важные технические параметры
При изучении характеристик реле на чертеже или в паспорте, всегда ищите следующие данные:
- Диапазон уставки: Ток, на который можно настроить реле (например, 4-6 Ампер).
- Тип сброса: Ручной (Manual) или автоматический (Auto) возврат в рабочее состояние после остывания.
- Чувствительность к обрыву фазы: Продвинутые модели отключат мотор, если пропадет одна из фаз питания.
Заключение
Умение читать тепловое реле на схеме и понимать его внутренние процессы — это залог безопасной эксплуатации промышленного оборудования. В финальной статье серии мы перейдем к практике и разберем пошаговый алгоритм подключения.
