PTC термистор: Надежная защита вашей схемы
Если NTC термисторы чаще всего измеряют температуру, то PTC термистор (или позистор) создан для защиты. Его уникальная характеристика термистора позволяет ему работать как умный выключатель, который автоматически восстанавливается после устранения неисправности.
1. Почему сопротивление PTC растет?

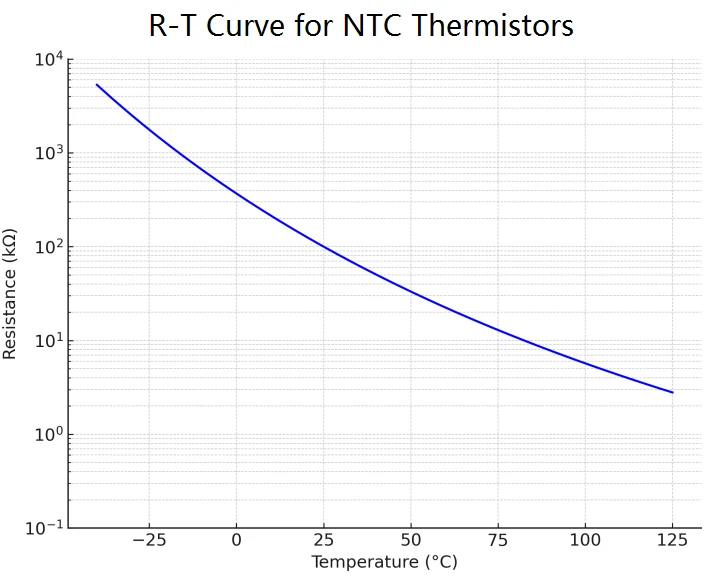

В отличие от NTC, сопротивление термистора PTC-типа резко увеличивается при достижении определенной «точки переключения». Когда ток в цепи превышает норму, PTC нагревается, его сопротивление подскакивает в тысячи раз, и он практически разрывает цепь, спасая остальные детали от выгорания.
2. Главные преимущества использования PTC
- Многократное использование: Вам не нужно менять предохранитель после каждого сбоя. Как только КЗ устранено и PTC остыл, он снова готов к работе.
- Безопасность: PTC ограничивает ток на безопасном уровне, предотвращая возгорание.
- Компактность: Современные компоненты, такие как PTC термистор Murata PTGL, занимают минимум места на плате.
3. Как выбрать правильный PTC?
Чтобы понять, какой термистор подойдет именно вам, ориентируйтесь на два основных тока:
| Ток удержания (Ihold) | Максимальный ток, при котором PTC гарантированно НЕ сработает. |
| Ток срабатывания (Itrip) | Минимальный ток, при котором PTC перейдет в состояние высокого сопротивления. |
Обычно Itrip примерно в два раза больше Ihold. Это важно учитывать при проектировании систем защиты.
4. Итоги серии: NTC или PTC?
Подводя итог нашему обзору термисторов, запомните простое правило:
🔹 Нужно измерить температуру или плавно включить блок? Выбирайте NTC (например, 10D-9).
🔹 Нужна защита от короткого замыкания? Ваш выбор — PTC.
Заключение
Термисторы — это недорогой, но эффективный способ сделать вашу электронику долговечнее. Надеемся, наш гид помог вам разобраться в характеристиках этих полезных компонентов.
