TCA9535PWR ,Чип интерфейса - TI

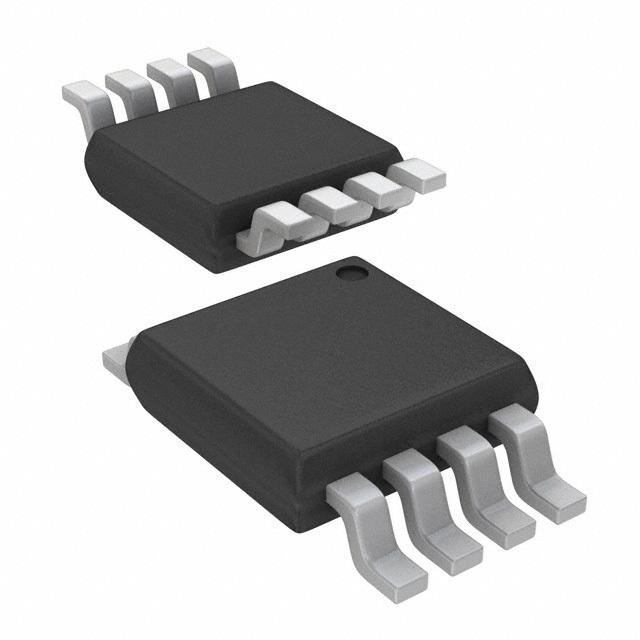

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Популярность

155 баллов

Часть №

TCA9535PWR
Производитель

TI
Чип воркер Часть №

CW1351275
Категория

Чип интерфейса
Упаковка

TSSOP-24
Описание

TEXAS INSTRUMENTS TCA9535PWR Расширитель ввода/вывода, 16-бит, 400 кГц, I2C, SMBus, 1,65 В, 5,5 В, TSSOP
даташит

Datasheet
Отгрузка из

Москва
Наличие

60 шт. в наличии
Ориентировочная цена

$ 0.22

USD RUB

TCA9535PWR Купить

Количество товара ограничено и быстро меняется. Наша команда онлайн-продаж доступна 24/7 и готова оперативно откликнуться на ваши запросы и заказы.

Актуальная проверка наличия

Лучшие цены от официальных дистрибьюторов

Техническая поддержка инженеров

TCA9535PWR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	{{ low_stock_text }}	1	{{weeks_text}}
Arrow	{{noList.partNo}} {{noList.mfr}}	{{ low_stock_text }}	1	{{weeks_text}}
Mouser	{{noList.partNo}} {{noList.mfr}}	{{ low_stock_text }}	1	{{weeks_text}}
					{{submitRFQ}}
Chipworker	{{noList.partNo}} {{noList.mfr}}	{{stockAvailability}} {{ search_item }}	{{moq}}	1	6 - 8 {{delivery_date}}

Обновить данные

Способы оплаты

СБП

Банковский перевод

МИР

Чип воркер Квалификация

Квалификация ChipWorker — ISO 9001, 45001, 14001, сертификат MA. 11+ лет опыта, более 1000 клиентов в России, поддержка малого MOQ

Более 11 лет опыта в закупках

1000+ клиентов в России

Сертифицированный поставщик (ISO)

Поддержка малого MOQ

*Фотографии нашего реального склада площадью 800 м²

TCA9535PWR Чип интерфейса характеристики

Инженер-консультант >>

Атрибут	Значение атрибута

Часть №	TCA9535PWR
Производитель	TI
Чип воркер Часть №	CW1351275
Категория	Чип интерфейса
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TSSOP-24
Напряжение Питания (DC)	1.65V ~ 5.50V
Количество Выходных Интерфейсов	16 Output
Количество Стежков	24 Position
Тактовая Частота	400 kHz
Узлы Напряжения	1.80 V, 2.70 V, 3.30 V, 3.60 V, 5.00 V
Количество входов и выходов	16 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
	Развернуть все
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

Просмотр аналоги замена

Аналоги товара

TCA9535PWR Описание продукта

Микросхема TCA9535PWR представляет собой 16-битный расширитель ввода/вывода с интерфейсом I²C и SMBus, имеющий выход прерывания и конфигурируемые регистры. Она обеспечивает 16 бит универсального параллельного расширения ввода/вывода (I/O) для двунаправленной двухпроводной шины I²C или протокола SMBus. Устройство может работать при напряжении питания от 1,65 до 5,5 В. Расширители ввода/вывода, такие как TCA9535, обеспечивают удаленное расширение ввода/вывода общего назначения для большинства семейств микроконтроллеров через интерфейс I²C, предоставляя простое решение, когда требуются дополнительные линии ввода/вывода для переключателей, датчиков, кнопок, светодиодов, вентиляторов и других подобных устройств. Оно содержит два 8-битных регистра: конфигурации (выбор входа или выхода), входного порта, выходного порта и инверсии полярности (работа с активным высоким или низким уровнем). При включении питания линии ввода/вывода настраиваются как входы. Системный мастер может настроить линии ввода/вывода как входы или выходы, записывая биты конфигурации ввода/вывода.
Выход прерывания (INT) с открытым стоком, активный низкий уровень
Регистр инверсии полярности
Адресация с помощью 3 аппаратных выводов адреса для использования до 8 устройств
Фиксированные выходы с возможностью управления большим током для непосредственного управления светодиодами
Характеристики защиты от защелкивания превышают 100 мА по стандарту JESD 78, класс II
Максимальное потребление тока в режиме ожидания 3 мкА
Шина I²C с частотой 400 кГц (Fast mode)
Экологичный продукт, не содержит сурьмы и брома
Устройство имеет ограниченную встроенную защиту от электростатического разряда. Для предотвращения электростатического повреждения затворов МОП-транзисторов при хранении или обращении выводы должны быть закорочены вместе, или устройство должно быть помещено в токопроводящий пенопласт.
