Гайд по выбору потенциометра: Линейный vs. Логарифмический, мощность и точность
Мы завершаем наш цикл статей о потенциометрах. После того как мы разобрались с устройством и схемами подключения, остается главный вопрос: как выбрать потенциометр из сотен моделей? Выбор зависит не только от нужного номинального сопротивления (например, 10 кОм), но и от его закона регулирования, точности и номинальной мощности.
1. Как выбрать по закону регулирования (Тип A vs. Тип B)
Закон регулирования (или характеристика) определяет, как сопротивление изменяется при повороте ручки. Выбор здесь критически важен для корректной работы устройства:
Линейный потенциометр (Тип B, B-taper)
- Характеристика: Сопротивление изменяется прямо пропорционально углу поворота.
- Применение: Идеально подходит для работы в качестве задатчика напряжения в лабораторных блоках питания, для управления двигателями, настройки смещения (bias) и в качестве регуляторов яркости (диммеров), где требуется равномерный отклик.
Логарифмический потенциометр (Тип A, A-taper)
- Характеристика: Сопротивление изменяется по логарифмической кривой, медленно в начале и быстро в конце.
- Применение: Обязателен для регулировки громкости звука. Человеческое ухо воспринимает звук логарифмически, поэтому логарифмическая кривая обеспечивает естественное, плавное изменение громкости без резких скачков.
2. Точность и способ регулировки: Однооборотные vs. Многооборотные

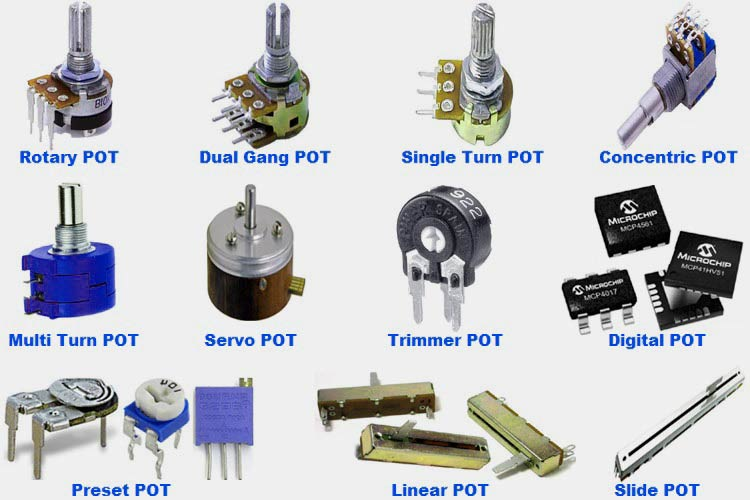

По способу регулировки потенциометры делятся на три основные группы, каждая из которых имеет свою сферу применения:
Однооборотные (Single-Turn)
- Описание: Стандартные потенциометры, полный диапазон регулировки достигается поворотом на ~270-300 градусов.
- Применение: Ручки громкости, регуляторы тембра, настройка контрастности/яркости.
Многооборотные (Multi-Turn)
- Описание: Требуют 3, 5, 10 или более полных оборотов для прохождения полного диапазона сопротивления.
- Применение: Используются там, где требуется очень высокая точность и тонкая калибровка (например, в измерительном оборудовании, точных блоках питания).
Подстроечные (Trimmers)
- Описание: Миниатюрные модели, предназначенные для однократной установки значения на этапе производства или ремонта. Регулируются отверткой.
- Применение: Установка начального смещения, калибровка датчиков, скрытая настройка чувствительности.
3. Номинальная мощность (Ключевой параметр безопасности)
Номинальная мощность — это максимальная мощность, которую потенциометр может безопасно рассеивать в виде тепла, прежде чем он сгорит или выйдет из строя. Это особенно важно при использовании потенциометра в режиме реостата (для контроля тока).
Всегда выбирайте компонент с запасом мощности, который превышает расчетную максимальную рассеиваемую мощность в вашей схеме.
Заключение: Где купить потенциометр?
Выбор правильного потенциометра сводится к трем вопросам:
- Какое сопротивление? (Номинал, например, 10 kΩ.)
- Как он должен себя вести? (Линейный для техники, логарифмический для аудио.)
- Какая мощность требуется? (Достаточный запас для рассеивания тепла.)
Теперь, когда вы знаете все о типах, характеристиках и схемах, вы готовы купить подходящий потенциометр для своего проекта. Удачи в ваших электронных начинаниях!
