Что такое потенциометр? Принцип работы, устройство и виды
Если вы когда-либо крутили ручку громкости на аудиосистеме или регулировали яркость света с помощью диммера, вы использовали потенциометр. Этот компонент является одним из самых фундаментальных в электронике, выступая в роли простого, но мощного регулятора. Простыми словами, если резистор — это фиксированное препятствие для тока, то потенциометр — это регулируемое препятствие. В этой статье мы подробно рассмотрим, что такое потенциометр, как он устроен и почему он незаменим в тысячах электронных схем.
Что такое потенциометр и его основная функция
Потенциометр (от лат. *potentia* — сила и др.-греч. *metreo* — измеряю) — это трехконтактный резистор, который позволяет изменять сопротивление путем перемещения ползунка вдоль резистивного элемента. Его основная функция — регулирование напряжения или, технически, работа в режиме делителя напряжения.
- Отличие от реостата: Потенциометр имеет три контакта и используется для контроля напряжения. Если использовать только два контакта (крайний и ползунок), он будет работать как реостат (переменный резистор), который используется для контроля силы тока.
Устройство потенциометра: Материалы и конструкция
Большинство потенциометров, независимо от их типа (поворотные или ползунковые), состоят из трех основных частей:
- Резистивный элемент: Дугообразная или линейная дорожка. Общее сопротивление элемента фиксировано (например, 10 кОм).
- Ползунок (Wiper): Подвижный контакт, который скользит по резистивному элементу и связан со средней клеммой.
- Клеммы (Выводы): Две крайние клеммы (концы элемента) и одна центральная клемма (ползунок).
Типы резистивных материалов:
- Углеродная пленка (Carbon Film): Самый распространенный и дешевый тип. Отличается хорошим качеством звука в аудиоприложениях, но имеет низкую мощность и среднюю долговечность.
- Проволочный (Wirewound): Использует намотанную проволоку в качестве элемента. Обладает высокой номинальной мощностью (до десятков ватт) и подходит для схем с высоким током, но имеет меньшую точность и дискретность регулировки.
- Кермет (Cermet): Смесь керамики и металлического порошка. Обеспечивает высокую температурную стабильность, низкий уровень шума и высокую долговечность. Часто используется в высокоточных подстроечных потенциометрах.
Принцип работы: Как потенциометр делит напряжение

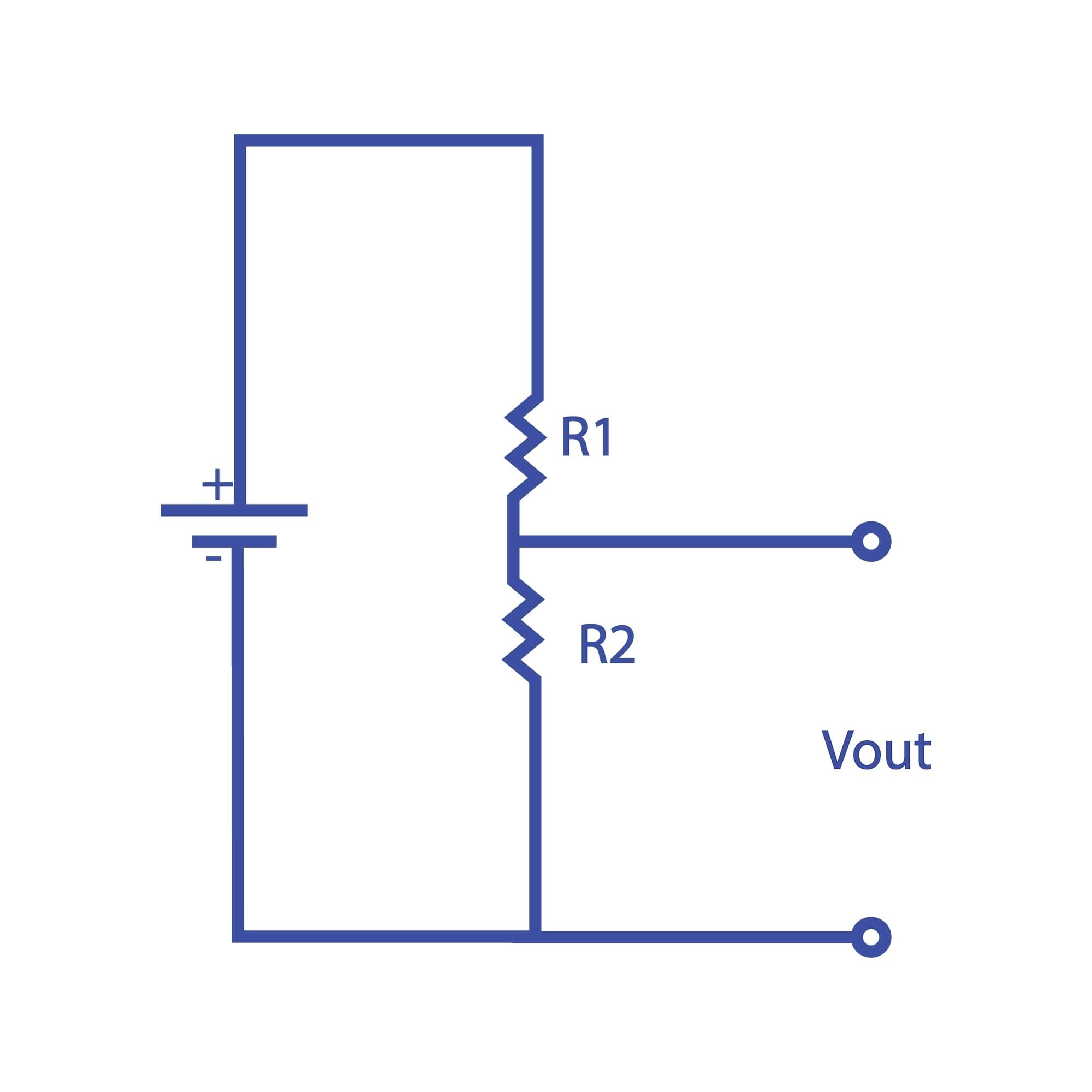

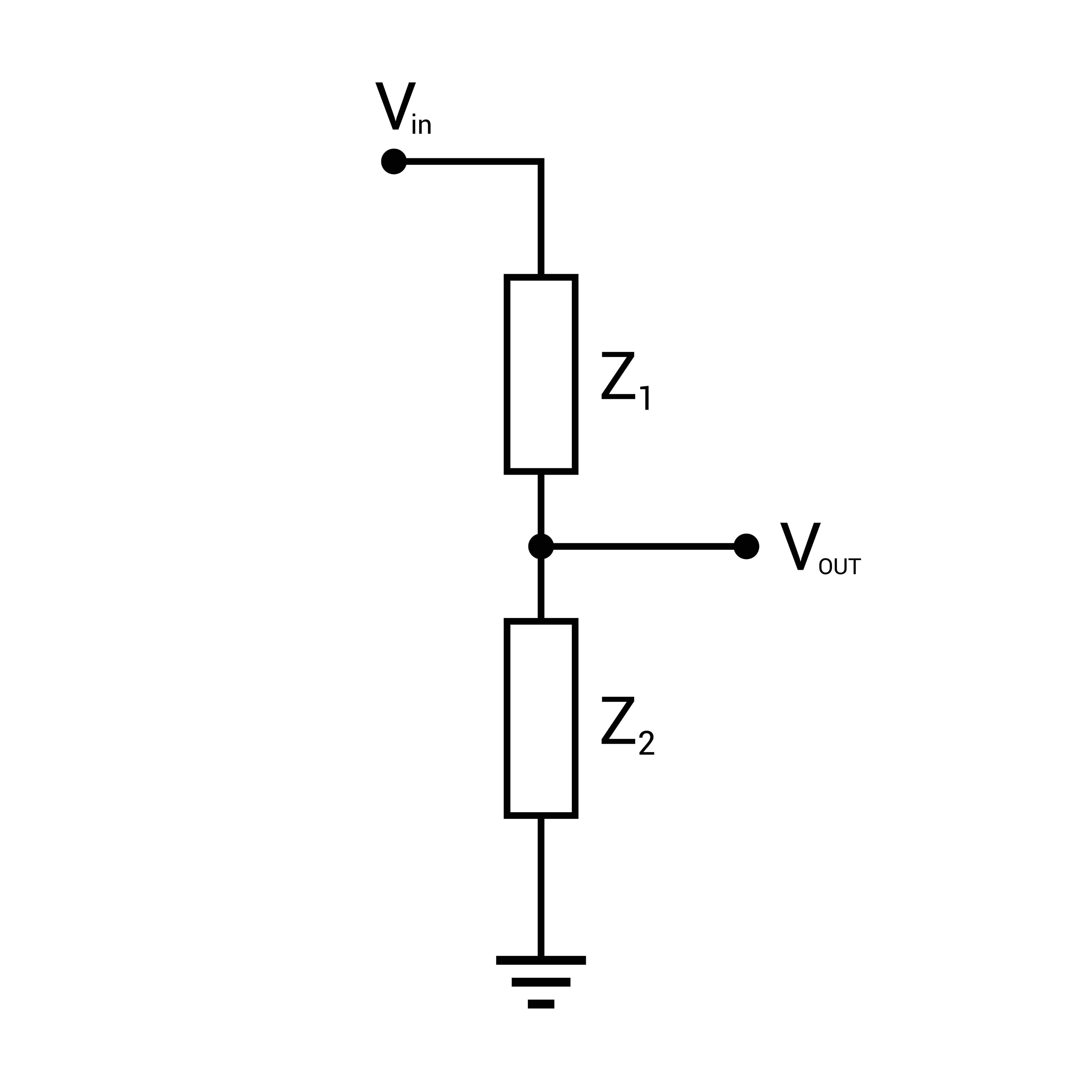

Когда напряжение подается на две крайние клеммы потенциометра, между ними создается электрическое поле. Ползунок, перемещаясь по резистивному элементу, изменяет соотношение сопротивлений между собой и двумя крайними точками. Сдвигая ползунок, вы можете плавно регулировать выходное напряжение от нуля до максимального значения.
Ключевые технические характеристики
Помимо номинального сопротивления (например, 10 кОм), при выборе потенциометра необходимо учитывать следующие параметры:
- Номинальная мощность (Rated Power): Максимально допустимая мощность, которую может рассеивать потенциометр (измеряется в ваттах). Превышение этого параметра приведет к перегреву и выходу компонента из строя.
- Допуск (Tolerance): Диапазон отклонения фактического сопротивления от номинального, выраженный в процентах (например, ±5% или ±10%). Чем меньше допуск, тем точнее компонент.
- Температурный коэффициент сопротивления (TCR): Показывает, насколько сильно сопротивление компонента изменяется при изменении температуры окружающей среды. Важен для высокоточных и промышленных приложений.
- Электрический шум: Уровень нежелательных электрических сигналов, генерируемых при движении ползунка. Особенно критичен для аудиооборудования.
Основные виды потенциометров
Потенциометры классифицируются по нескольким признакам:
По характеру изменения сопротивления (Закон регулирования):

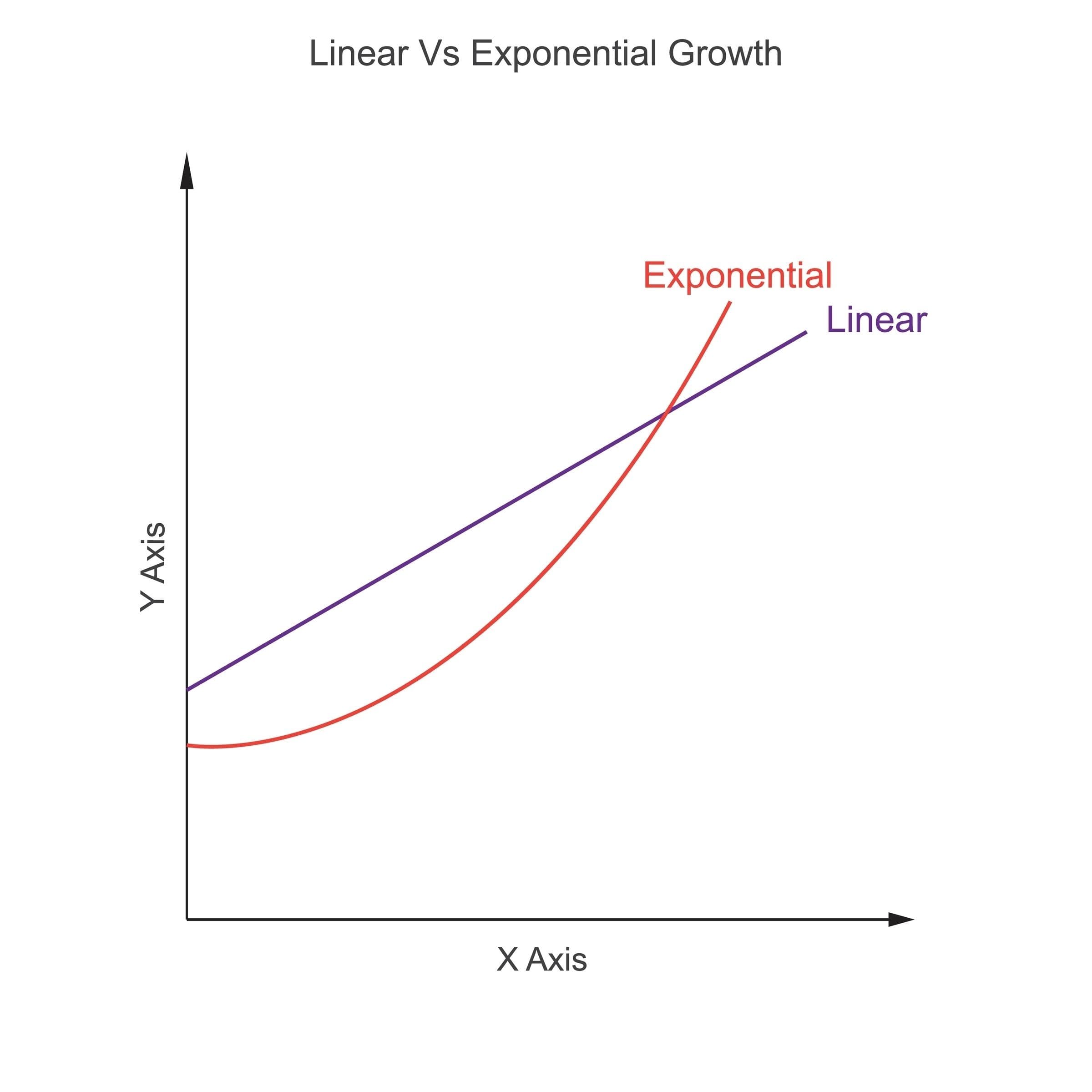

- Линейные (Тип B): Сопротивление изменяется линейно относительно угла поворота или хода ползунка. Используются для управления двигателями, диммерами.

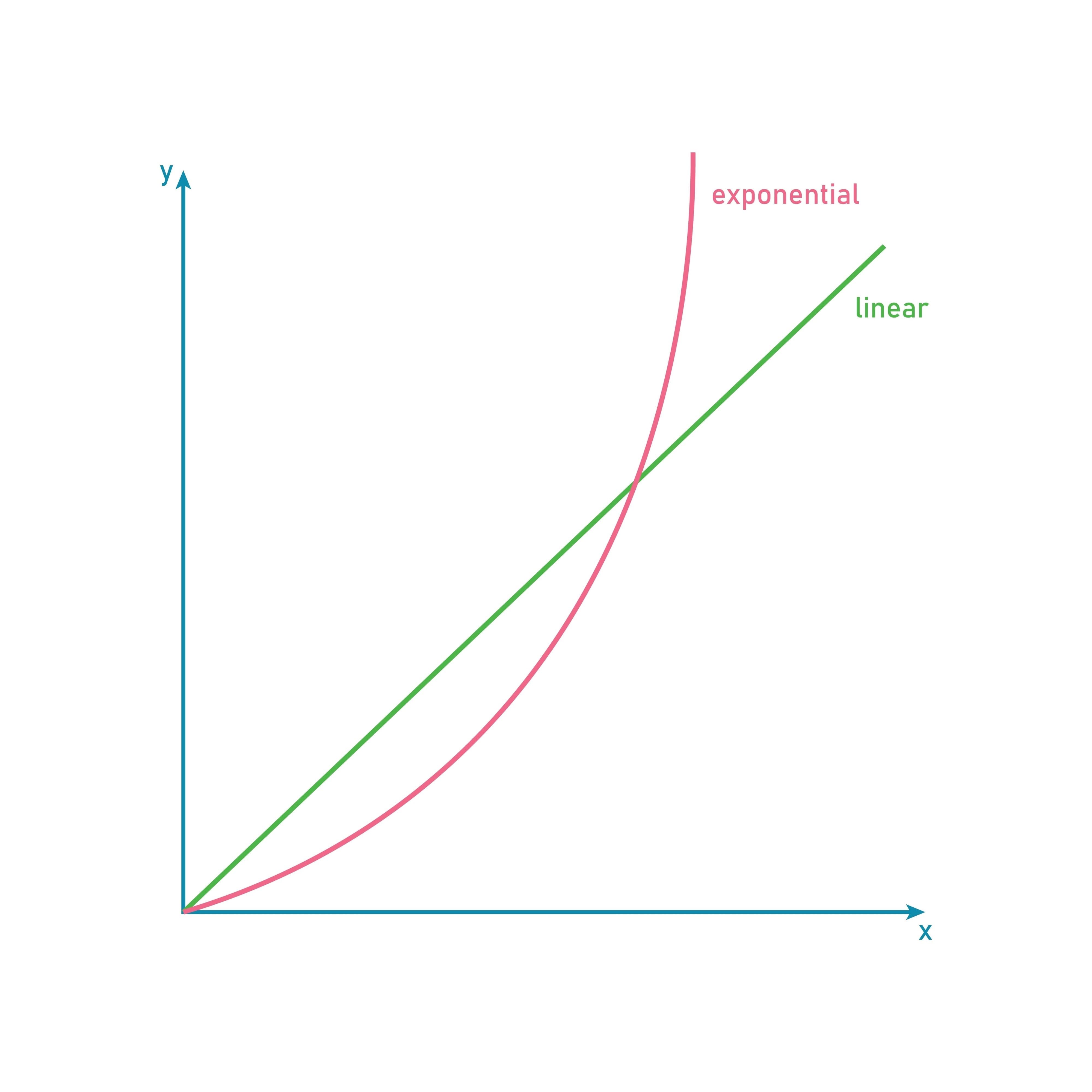

- Логарифмические (Тип A): Сопротивление изменяется по логарифмическому закону. Идеально подходят для регулировки громкости звука, поскольку человеческое ухо воспринимает звук логарифмически.
По способу регулировки:
- Регулировочные (Panel/Control Potentiometers): Предназначены для частого, ручного изменения пользователем (например, ручка громкости).
- Подстроечные (Trimmer Potentiometers): Предназначены для разовой или очень редкой точной настройки схемы на этапе производства или ремонта. Обычно имеют небольшие размеры и регулируются отверткой.
- Многооборотные: Требуют нескольких полных оборотов (например, 10) для прохождения полного диапазона сопротивления, обеспечивая высочайшую точность настройки.
Заключение
Понимание того, что такое потенциометр и его ключевых характеристик, является основой для изучения любой аналоговой электроники. Он обеспечивает простое и надежное управление, которое не могут заменить цифровые системы. Если вы уже знаете, какой компонент вам нужен, вы можете найти нужный потенциометр в нашем каталоге. В следующей статье мы подробно рассмотрим практические аспекты: как правильно подключить потенциометр в схему, как он используется для управления различными устройствами и в чем его отличие от такого понятия, как потенциометрия.
